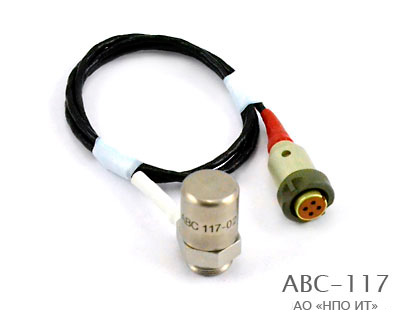

Датчик вибрации АВС 117
Назначение:
Измерение вибрационных и ударных ускорений на объектах РКТ, летательных аппаратах, в автомобильной и других видах промышленности для испытаний конструкций и машин. Имеет несколько модификаций, образующих унифицированный ряд.
Исполнение:
-
Чувствительный элемент вибропреобразователя работает на растяжение-сжатие;
-
Вибропреобразователь выполнен по изолированной электрической схеме;
-
Отличительная особенность вибропреобразователя – высокая собственная частота, вибропрочность и надежность;
-
Корпус вибропреобразователя герметично уплотненный;
-
Модификации вибропреобразователя АВС 117-07…АВС 117-10 предназначены для использования в морской среде;
-
Кабель вибропреобразователя антивибрационный и оканчивается розеткой РС4ТВ;
-
Крепление вибропреобразователя осуществляется при помощи хвостовика с резьбой М12х0,75 длиной 3,5 мм или при помощи шпильки с резьбой М5 длиной 4 мм.;
-
Включен в Госреестр средств измерений РФ под №24039-02.
Технические характеристики:
Параметр |
АВС |
- 01 |
- 02 |
- 03 |
- 04 |
- 06 |
- 07 |
- 08 |
- 09 |
- 10 |
Коэффициент |
2,4 |
4,0 |
8,0 |
16,0 |
32,0 |
64,0 |
4,0 |
8,0 |
16,0 |
32,0 |
Диапазон рабочих частот, Гц |
20 … |
|||||||||
30000 |
20000 |
16000 |
10000 |
8000 |
5000 |
20000 |
16000 |
10000 |
8000 |
|
Отн. коэффициент поперечного |
5 |
|||||||||
Основная погрешность, не более, % |
5 |
|||||||||
Диапазон рабочих температур, °С |
-253 … +200 |
|||||||||
Верхний предел ускорений вибрация, g |
5000 |
3200 |
1600 |
800 |
400 |
200 |
3200 |
1600 |
800 |
400 |
Масса (без кабеля), г |
18 |
19 |
20 |
24 |
28 |
32 |
24 |
25 |
29 |
33 |
