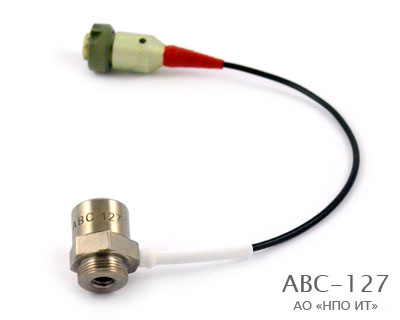

Датчик вибрации АВС 127
Назначение:
Измерение вибрационных и ударных ускорений на объектах РКТ, летательных аппаратах, в автомобильной и других видах промышленности для испытаний конструкций и машин. Имеет несколько модификаций, образующих унифицированный ряд.
Исполнение:
-
Чувствительный элемент вибропреобразователя работает на растяжение-сжатие;
-
Вибропреобразователь выполнен по однопроводной электрической схеме;
-
Отличительная особенность вибропреобразователя – высокая собственная частота, вибропрочность и надежность;
-
Корпус вибропреобразователя герметично уплотненный;
-
Вибропреобразователь предназначен для измерения высокоинтенсивных ударных ускорений (до 1000 0 g);
-
Кабель вибропреобразователя антивибрационный и оканчивается розеткой РС4ТВ;
-
Крепление вибропреобразователя осуществляется при помощи хвостовика с резьбой М12х0,75 длиной 3,5 мм или при помощи шпильки с резьбой М5 длиной 4 мм.;
-
Включен в Госреестр средств измерений РФ под №24038-02.
Технические характеристики:
Параметр |
АВС 127 |
- 01 |
- 02 |
- 03 |
Коэффициент преобразования по |
3,6 |
5,5 |
11 |
22 |
Диапазон рабочих частот, Гц |
10 … 30000 |
10 … 20000 |
10 … 16000 |
10 … 10000 |
Отн.коэффициент поперечного |
5 |
|||
Основная погрешность, не более, % |
5 |
|||
Диапазон рабочих температур, °С |
-196 … +200 |
|||
Верхний предел ускорений |
5000 |
3200 |
1600 |
800 |
Масса (без кабеля), г |
13 |
13 |
15 |
15 |
