Автоматический переносной радиомаяк АРМ-406П1
Назначение:
Автоматический переносной радиомаяк АРМ-406П1 (ELT(AP)) предназначен для передачи через ИСЗ на станции приема и обработки информации системы КОСПАС-САРСАТ радиосигналов бедствия, содержащих координаты, полученные от бортовой вычислительной системы, а также обеспечения привода поисковых средств к месту аварии. АРМ-406П1 размещается в салоне ВС с возможностью быстрого использования в аварийной обстановке.
Описание:

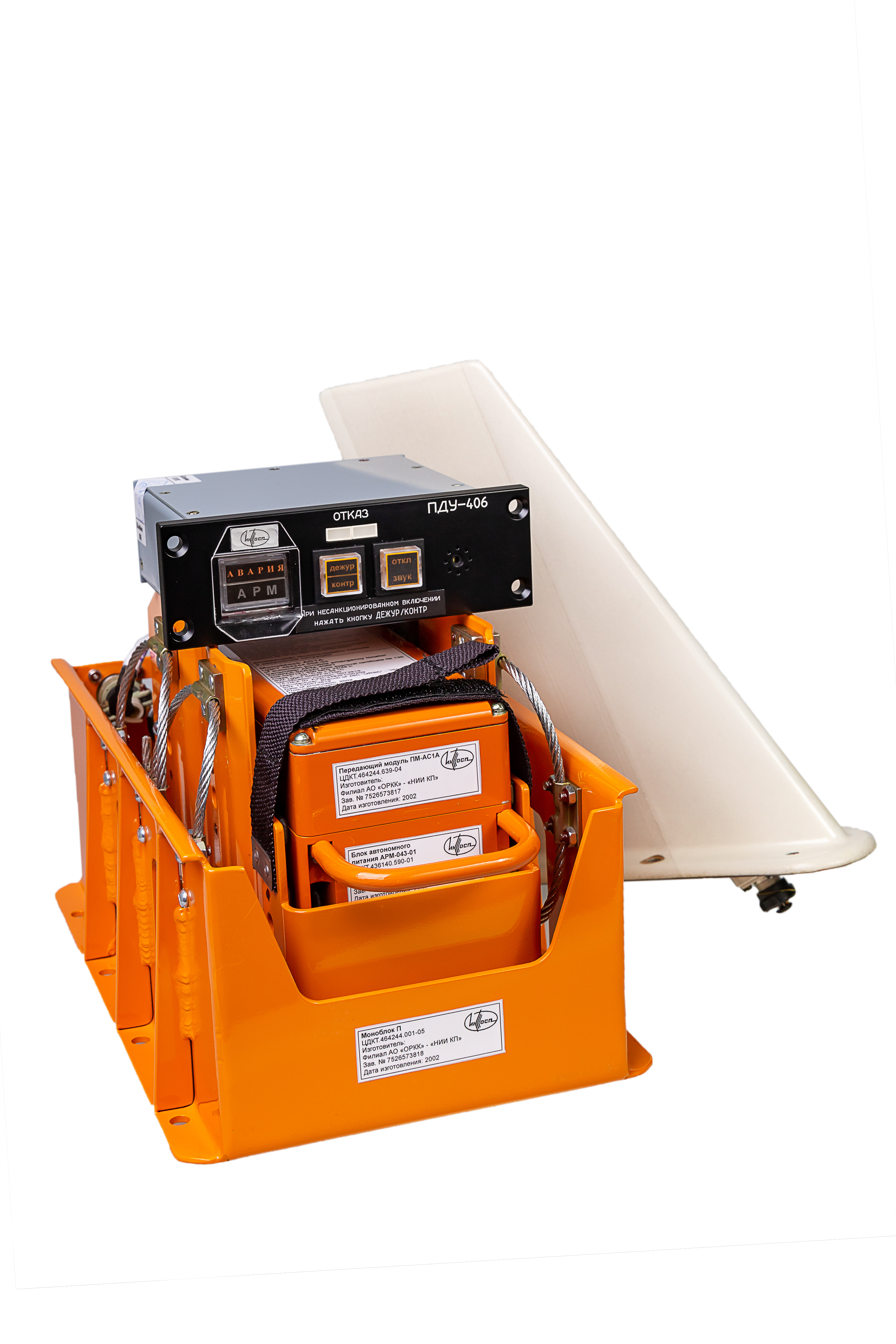

Автоматический переносной радиомаяк АРМ-406П1 включает:
- Моноблок П, состоящий из двойного защитного кожуха с установленными в нем амортизаторами, датчиком перегрузки (ДП) и моноблоком АС1А;
- Пульт дистанционного управления ПДУ-406, устанавливаемый в кабине экипажа;
- Внешнюю антенну АНТ-406ВА, устанавливаемую на корпусе ВС.
Моноблок АС1А – собственно переносной радиомаяк, включающий передающий модуль ПМ-АС1А, блок автономного питания АРМ-043-01 и антенну АНТ-АРМ-01. Аварийный режим работы моноблока АС1А может быть включен как от ПДУ, так и от ДП, а также вручную при извлечении его из защитного кожуха при покидании аварийного ВС.
Технические характеристики:
|
Несущая частота: |
|
ПРД-406 – 406,025 МГц; |
|
ПРД-121 – 121,5 МГц |
|
Мощность: |
|
ПРД-406 – 5,0 Вт на f = 406,025 МГц; |
|
ПРД-121 – 0,05 Вт на f = 121,5 МГц |
|
Нестабильность частоты: |
|
Долговременная - ± 5 кГц (в течение 5 лет) |
|
Кратковременная - 2× 10-9 за 0,1 с |
|
Период излучения посылок ПРД-406 – (50 ± 2,5) с |
|
Длительность посылки ПРД-406 – 520 мс |
|
Диапазон рабочих (предельных) температур: |
|
От - 40 °С (- 60°С) до + 55 °С (+ 85°С) |
|
Время непрерывной работы: |
|
Не менее 24 часов на f = 406,025 МГц |
|
Не менее 48 часов на f = 121,5 МГц |
|
Массогабаритные характеристики в комплекте: |
|
Моноблок П – 170×184×326 мм; вес – 3,8 кг |
|
ПДУ-406 – 48×146×170 мм; вес – 0,75 кг |
|
Антенна АНТ-406ВА – выполнена в виде крыла (сечение – удлиненная капля) длиной 238 мм и максимальной толщиной 25 мм, вес – 0,70 кг |
|
Моноблок АС1А – 77×82×243 мм, вес – 1,5 кг |
|
Общий вес - 5,26 кг |
-
Назначенный ресурс изделия 30 000 летных часов в течение назначенного срока службы 15 лет;
-
Гарантийный срок – 2 года с даты изготовления при соблюдении режимов и условий эксплуатации, правил хранения и транспортировки.
