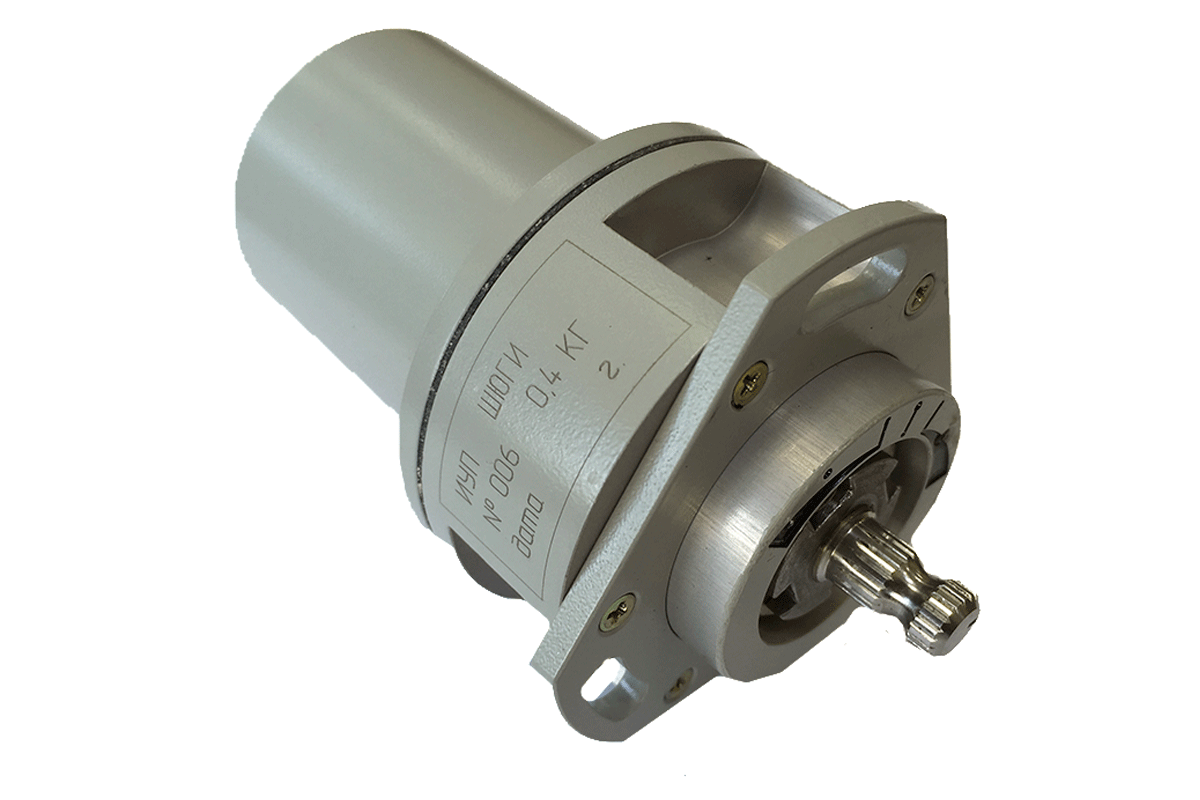

Индикатор углового положения - ИУП
Назначение:
Индикатор углового положения ИУП предназначен для применения в системах управления газотурбинных двигателей для определения угла поворота лопаток входного направляющего аппарата (ВНА), а также в других системах и механизмах, требующих определения угла поворота вала в соответствии с характеристиками и показателями назначения ИУП.
ИУП обеспечивает измерение угла поворота объекта контроля и пропорциональное преобразование измеренного значения угла в выходной сигнал постоянного тока от 4 до 20 мА (трехпроводная схема подключения).
Основные характеристики ИУП:
- Пределы измерения контролируемого угла поворота от 0 до 65°;
- Выходной сигнал ИУП (I вых) постоянного тока, изменяется в диапазоне от 4 до 20 мА постоянного тока пропорционально углу поворота вала.
Характеристика выходного сигнала (I вых) линейна в рабочем диапазоне углов поворота:
|
Абсолютная погрешность ИУП |
Не более 1° (угловой градус) |
|
Электропитание ИУП осуществляется напряжением постоянного тока В до 30 В |
От 24 |
|
Сопротивление нагрузки в цепи ИУП |
Не должно превышать 0,8 кОм |
|
Рабочий диапазон температуры окружающего воздуха |
От минус 10 до плюс 80 °С |
|
Защищенность ИУП от пыли и воды |
Соответствует степени IP54 |
|
ИУП сохраняет работоспособность |
При установке в любом пространственном положении |
|
Закрепление ИУП |
Соосно поворачиваемому валу |
