Магистральные нефтяные насосы (МНН)
Назначение:
Насосы предназначены для подачи товарной нефти и светлых нефтепродуктов по магистральным нефтепроводам и нефтепродуктопроводам, во взрывоопасных зонах класса 2 по ГОСТ 30852.9 и класса В-1а по ПУЭ, в которых возможно образование взрывоопасных смесей категории IIА по ГОСТ 30852.11, группа взрывоопасной смеси Т3 по ГОСТ 30852.9 и ПУЭ, климатическое исполнение — УХЛ 4 по ГОСТ 15150.
Особенности:
Насосы изготавливаются в несейсмостойком исполнении (С0) для эксплуатации в зонах с сейсмической активностью до 6 баллов включительно по шкале MSK-64 и в сейсмостойком исполнении С для эксплуатации в зонах с сейсмической активностью от 6 до 9 баллов включительно по шкале MSK-64.
Описание конструкции:

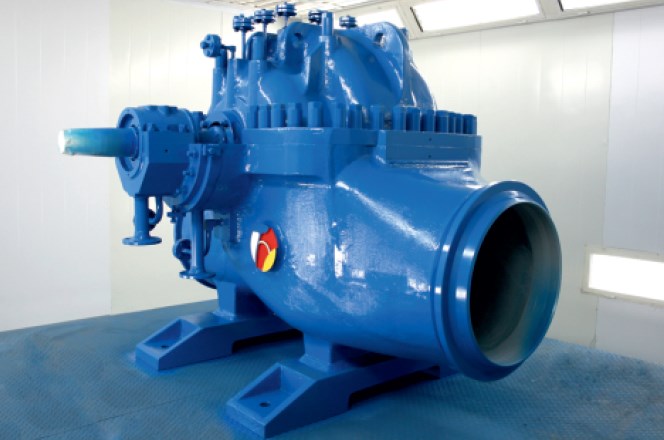

Насос — центробежный, горизонтальный, одноступенчатый, двухопорный с рабочим колесом двустороннего входа, с горизонтальным разъемом корпуса, рабочее колесо расположено между подшипниковыми узлами. В насосе входной и напорный патрубки расположены ниже плоскости разъема; перевод перекачиваемой среды после колеса в напорный патрубок осуществляется с помощью спирального отвода или направляющего аппарата и спирального отвода; патрубки корпуса выполнены под приварку к трубопроводам и направлены горизонтально, перпендикулярно оси насоса. Ротор насоса представляет собой вал с установленным на него рабочим колесом.
Технические характеристики:
|
Насос |
Подача, м3/ч |
Напор, м |
|
MHH1250.260-02.000 |
900 |
255 |
|
МНН1250.260-00.000 |
1250 |
260 |
|
МНН1250.260-01.000 |
1565 |
260 |
|
МНН2500.230-03.000 |
1250 |
220 |
|
MHH2500.230-02.000 |
1800 |
225 |
|
МНН2500.230-00.000 |
2500 |
230 |
|
МНН2500.230-01.000 |
3150 |
220 |
|
МНН3600.230-02.000 |
1800 |
220 |
|
МНН3600.230-00.000-01 |
2500 |
225 |
|
МНН3600.230-00.000 |
3600 |
230 |
|
МНН3600.230-01.000 |
4500 |
220 |
|
МНН7500.249-03.000 |
247 |
|
|
МНН7500.249-03.000-01 |
213 |
|
|
МНН7500.249-04.000 |
190 |
|
|
МНН7500.249-04.000-01 |
186 |
|
|
МНН7500.249-01.000 |
5250 |
264 |
|
МНН7500.249-01.000-01 |
247 |
|
|
МНН7500.249-01.000-02 |
235 |
|
|
МНН7500.249-02.000 |
211 |
|
|
МНН7500.249-02.000-01 |
189 |
|
|
МНН7500.249-00.000 |
7500 |
249 |
|
МНН7500.249-00.000-01 |
241 |
|
|
МНН7500.249-00.000-02 |
233 |
|
|
МНН7500.249-00.000-03 |
227 |
|
|
МНН7500.249-00.000-04 |
225 |
|
|
МНН7500.249-00.000-05 |
219 |
|
|
МНН10000.210-07.000 |
4500 |
223 |
|
МНН10000.210-07.000-01 |
211 |
|
|
МНН10000.210-07.000-02 |
180 |
|
|
МНН10000.210-06.000 |
5000 |
205 |
|
МНН10000.210-04.000 |
5250 |
251 |
|
МНН10000.210-05.000 |
227 |
|
|
МНН10000.210-05.000-01 |
220 |
|
|
МНН10000.210-05.000-02 |
217 |
|
|
МНН10000.210-05.000-03 |
212 |
|
|
МНН10000.210-03.000 |
7000 |
210 |
|
МНН10000.210-00.000 |
9150 |
245 |
|
МНН10000.210-00.000-01 |
238 |
|
|
МНН10000.210-00.000-02 |
237 |
|
|
МНН10000.210-00.000-03 |
234 |
|
|
МНН10000.210-00.000-04 |
226 |
|
|
МНН10000.210-02.000 |
10000 |
210 |
|
МНН10000.210-01.000 |
12500 |
210 |
