Блоки гидроциклонов
Назначение:
Блоки гидроциклонов состоят из гидроциклонов (от 1 до 12), распределителя, обеспечивающего поступление одинакового количества продукта разделения в каждый гидроциклон блока при равном для всех гидроциклонов давлении.
Описание конструкции:

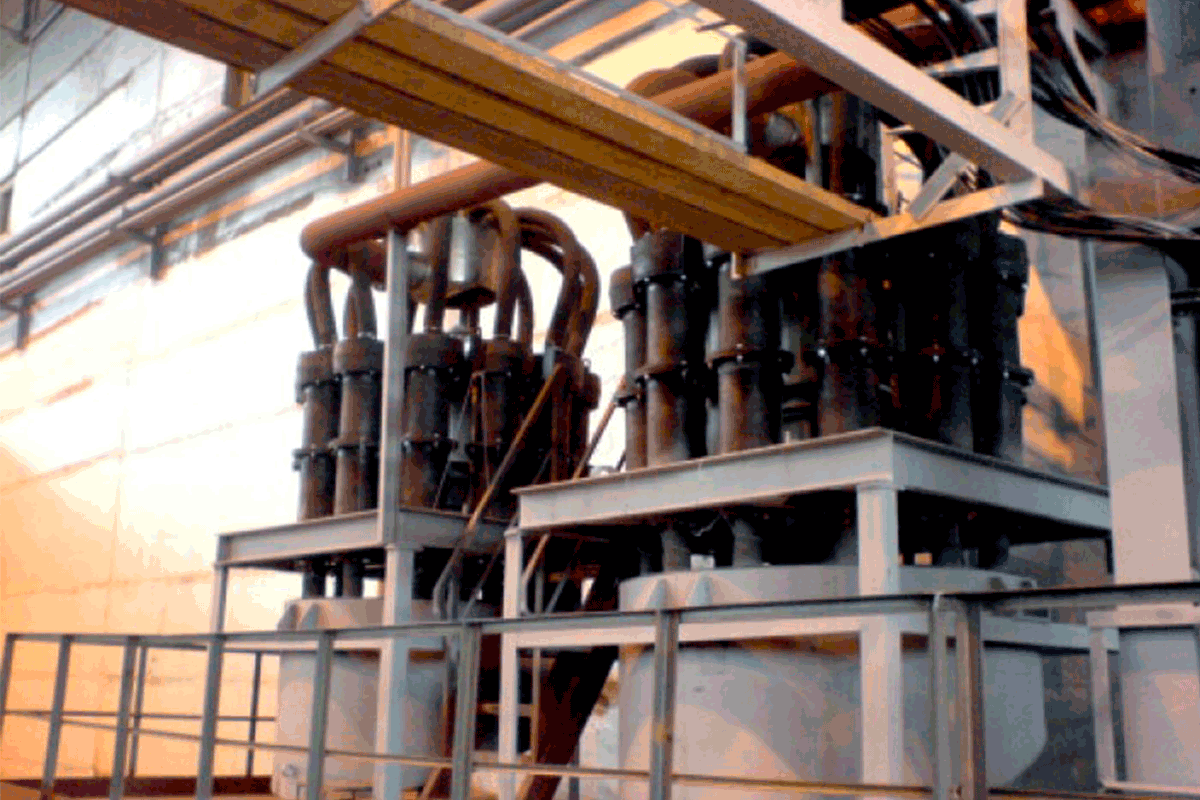

Блок гидроциклонов смонтирован на монтажной раме и монтируется на площадке, определяемой заказчиком. Состоит блок из двух и более гидроциклонов и одного распределителя, которые размещены на раме.
Распределитель предназначен для подачи рудной суспензии в гидроциклон. По конструкции распределитель представляет собой цилиндр, футерованный с внутренней стороны резиной. Имеет входной патрубок и выходные патрубки, закрыт крышкой. На крышке смонтированы стойки с мембранным разделителем для установки манометра и датчика давления.
Поставка блоков выполняется в конфигурации, требующей до 50% меньшего количества времени на монтаж у Заказчика.
Технические характеристики:
|
Параметры |
Значение |
||||||
|
Номинальная производительность, м3/ч |
50 |
200 |
800 |
1300 |
2000 |
2300 |
2500 |
|
Количество гидроциклонов в блоке, шт |
6 |
12 |
2 |
3 |
4 |
5 |
6 |
|
Рабочее давление, (изб.), МПа (кгс/см2) |
0,07-0,13 (0,7-1,3) |
0,09-0,025 (0,9-2,5) |
|||||
|
Перерабатываемая среда |
Рудная суспензия |
||||||
|
Плотность рудной суспензии (рекомендуемая), т/м3 |
1,1-1,5 |
||||||
Описание работы блока гидроциклонов:
В блок гидроциклонов рудная суспензия подается с избыточным давлением до 0.25 МПа (2,5 кгс/ см) (величина избыточного давления определяется технологией, принятой у заказчика), которая через распределитель подается в гидроциклоны (количество гидроциклонов в блоке определяется производительностью технологической линии Заказчика).
Пульпа, поступая в полость гидроциклона, разделяется на фракции.
Более крупные частицы опускаются вниз и выходят через песковую насадку, а мелкие поднимаются вверх и выходят через сливной патрубок.
