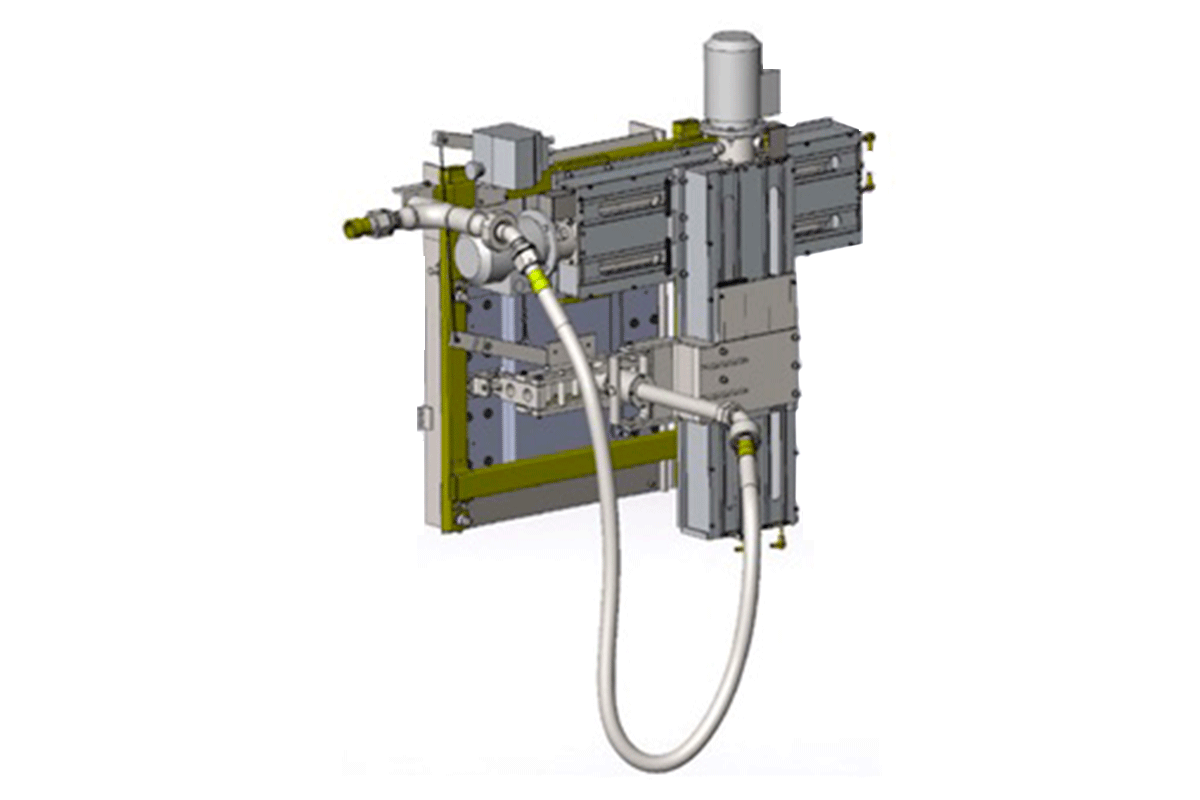

Аппарат водяной очистки котлов ТЭЦ и ГРЭС (221ЭОБ 002.00.00.000)
Назначение:
Аппарат обеспечивает максимально эффективную очистку экранных поверхностей нагрева котельных агрегатов от шлаковых отложений.
Технические характеристики:
|
Показатель |
Значение |
|
Рабочий агент |
Вода |
|
Давление, МПа |
0,6 — 2,0 |
|
Температура, °C |
+50 |
|
Условный проход присоединительного фланца, мм |
50 |
|
Максимальный расход воды, т/ч (при давлении рабочего агента 2,0 МПа и диаметре сопла Ø20 мм) |
65 |
|
Угол сектора поворота гидромонитора,°: По горизонтали, max По вертикали, max |
90 90 |
|
Диапазон угловых скоростей поворота гидромонитора, °: По горизонтали По вертикали |
1,3–10 1,3–10 |
|
Количество сопл, шт. |
1 |
|
Диаметр сопла, мм |
12 (8,10,14,16,18,20) |
|
Предельная эффективная дальность боя водяной струи, м |
35 |
|
Электродвигатель стойки привода горизонтальной развёртки |
|
|
Мощность, кВт |
1,1 |
|
Частота вращения номинальная, об/мин |
1500 |
|
Напряжение, В |
380±38 |
|
Число фаз сети |
3 |
|
Частота тока, Гц |
50±1 |
|
Электродвигатель стойки привода вертикальной развёртки |
|
|
Мощность, кВт |
1,1 |
|
Частота вращения номинальная, об/мин |
1500 |
|
Напряжение, В |
380±38 |
|
Число фаз сети |
3 |
|
Частота тока, Гц |
50±1 |
|
Исполнительный механизм открытия заслонки и крана подачи воды МЭО-64/25-063 М-92СК |
|
|
Крутящий момент, Н·м |
64 |
|
Время полного хода, с |
25 |
|
Мощность электродвигателя, кВт |
0,16 |
|
Габаритные размеры, мм |
|
|
Длина |
1475 |
|
Ширина |
1510 |
|
Высота |
1260 |
|
Масса аппарата, кг |
Не более 255 |
