Базовая станция RTK

Производитель:
Научно-производственное объединение автоматики имени академика Н.А. Семихатова
Подробная информация:

Назначение:

Базовая станция предназначена для определения географических координат собственного местоположения и выдачи поправок к сигналам глобальных спутниковых навигационных систем по радиоканалу потребителям в зоне покрытия сигналом.

Применяется в системах точного вождения сельскохозяйственной и другой автотехники.

Описание и преимущества:

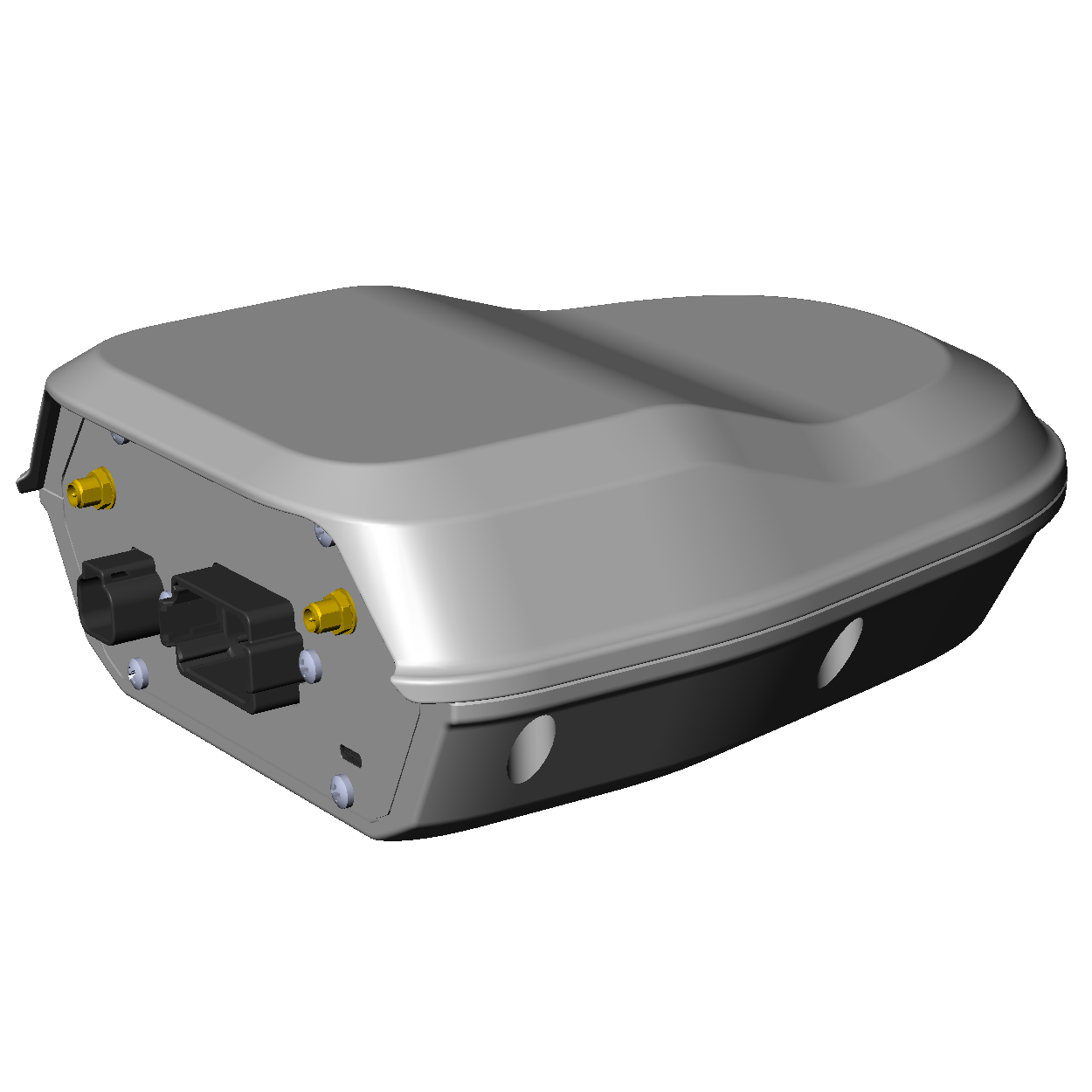

Базовая станция соединяет в себе спутниковую антенну, спутниковый приемник, радиомодули, аккумулятор, вычислительный модуль. Базовая станция выполнена в защищенном легком корпусе.

По радиоканалу базовая станция передает поправки к сигналам спутниковых навигационных систем для обеспечения режима дифференциальной коррекции – RTK поправки (Real Time Kinematic) при работе с ГНСС приемником ЮГИШ.421451.009.

Основные характеристики:

Позиционирование

В режиме RTK коррекции в комплекте с ГНСС приемником ЮГИШ.421451.009, м

Горизонтальная точность: 0,01-0,025 + 1 ppm CEP;

Вертикальная точность: 0,01-0,025 + 1 ppm CEP.

Время инициализации, сек

Холодный старт: 24

Горячий старт: 2

Время конвергенции, мин

От 2 до 15

Количество каналов (корреляторов), шт., не менее

184

Передача данных

Радиоканал передачи данных

Проприетарный на основе технологии WiFi 802.11ah;

Частота радиопередачи

Настраиваемая с шагом 40 кГц в одном из следующих диапазонов: от 864 до 865 МГц, от 866 до 868 МГц или от 868,7 до 869,2 МГц

Длина базовой линии

Настраиваемая, до 10 км.

Ввод/вывод и коммуникация:



Bluetooth 4.0/4.1;

Последовательный (серийный) порт RS-232;

CAN-порт;

NMEA-выход: 1, 5, 10 Гц;

USB-порт.

Технические характеристики ГНСС

Спутниковые группировки

GPS: L1 C/A, L2C;

GLONASS: L1 C/A, L1P, L2 C/A, L2P;

Galileo: E1, E5;

BeiDou (COMPASS): B1, B2;

QZSS: L1 C/A, L2C.

Форматы коррекции

RTCM 3.0, RTCM 3.1, RTCM 3.2.

Форматы вывода данных о геопозиции



1.     NMEA-0183 v4.1:

Приоритетные пакеты сообщений: GGA, RMC, GSA;

дополнительные пакеты сообщений: GLL, VTG, ZDA.

2.     LLH/XYZ.

3.     Возможен вывод данных дополнительно по собственному протоколу производителя.

Питание

Внешнее питание

От сети напряжением 220В через адаптер питания мощностью не менее 50Вт в режиме зарядки и не менее 10Вт без зарядки

Время работы базы от встроенной АКБ, в режиме RTK и максимального энергопотребления приемо-передающего радиооборудования, ч

12



Время заряда полностью разряженной АКБ, ч., не более

3



Потребляемая мощность, Вт, не более

10

Климатические условия:

Рабочая температура, °C

От –20 до +70

Температура хранения, °C

От –40 до +85

Влажность

До 100%, с конденсацией влаги

Размеры базы, не более, мм

210 x 190 x 80

Вес, не более, кг

1,2

Степень защиты

IP67
