Затвор плавающей крыши унифицированный (ЗПКу)

Назначение:
Предназначен для герметизации кольцевого зазора между стенкой резервуара и бортом плавающей крыши с целью сокращения потерь нефтепродуктов от испарения, а также для удаления остатков нефти со стенки резервуара и исключения попадания нефти на плавающую крышу (ПК).

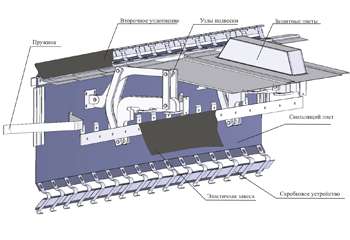

Особенности:

• Затвор жесткого типа (с использованием плоских пружин), обеспечивающий необходимое усилие прижатия системы уплотнения к стенке резервуара;

• Система уплотнения затвора содержит вторичное уплотнение, которое обеспечивает повышенную герметичность резервуара;

• Зазор между уплотнением затвора и плавающей крышей герметично перекрыт эластичной завесой;

• Затвор оснащен устройством для удаления остатков нефти со стенки резервуара при его опорожнении, движении ПК вниз;

• Затвор сохраняет свои технические характеристики после разового воздействия температуры до 120° С;

• Материал скользящих листов, крепежных деталей и силовой конструкции нержавеющая сталь;

• Превышение верхнего элемента затвора над верхней декой плавающей крыши после монтажа не более 350 мм, что обеспечивает максимальный полезный объем резервуара.

Технические характеристики:

Для РВС, объем резервуара, м³*	До 50000
Перекрываемый зазор между бортом и плавающей стенкой резервуара по высоте:
Минимальный перекрываемый зазор, мм	145
Номинальный перекрываемый зазор, мм	275 ± 10
Максимальный перекрываемый зазор, мм	450
Температура окружающей среды**, °С	От -45 до +40
Высота борта плавающей крыши в соответствии с типовыми проектами РВСПК-50000, мм	490, 520, 560, 680, 720, 830, 870
Гарантийный срок эксплуатации	3 года
Ресурс (наработка), циклов подъема и опускания ПК	Не менее 8000

* По согласованию с Заказчиком допускается расширение номенклатурного ряда для использования на РВС других объемов.

** По согласованию с Заказчиком допускается расширение температурного диапазона эксплуатации затвора от -55°С до +40°С
