Нефтяные магистральные агрегаты (АНМ)
Назначение:
Агрегаты электронасосные нефтяные магистральные предназначены для транспортировки нефти на нефтеперекачивающих станциях трубопроводных систем.
Описание конструкции:

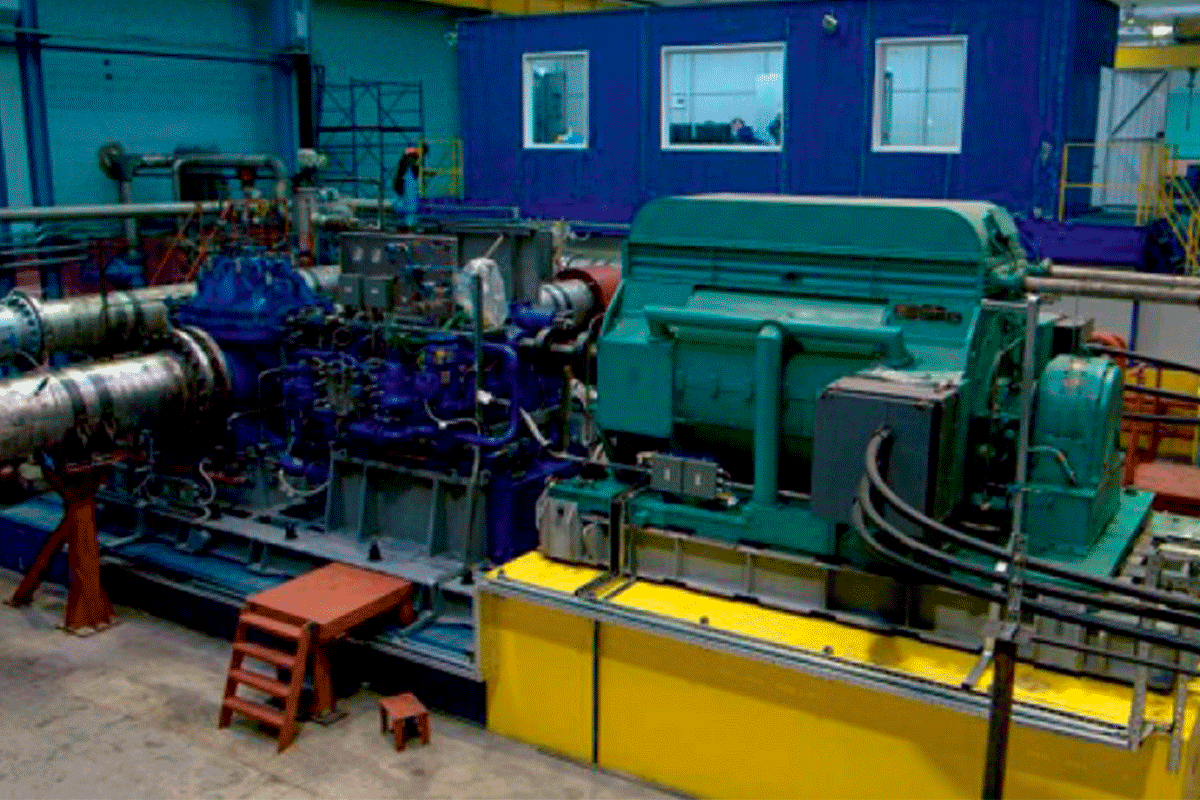

Электронасосный агрегат состоит из насоса и двигателя, валы которых соединены с помощью муфты упругой пластинчатой, закрытой защитным ограждением.
Насос и двигатель монтируются на общей фундаментной раме.
По требованию заказчика агрегат может комплектоваться, индивидуальной маслосистемой, предназначенная для подачи масла в подшипники электронасосного агрегата.
Для исключения токовой перегрузки электродвигателя на запуске и регулирования частоты вращения вала,может применяться частотное регулирование электропитания двигателя (ЧРП). Вместо частотно регулируемого привода, для изменения частоты вращения вала агрегат может быть укомплектован регулировочной турбомуфтойв составе с аппаратом воздушного охлаждения (АВО). Подачу масла в подшипники электронасосного агрегата в данной комплектации осуществляет регулировочная турбомуфта, что позволяет исключить применение индивидуальной или общей маслосистемы.
Насос оснащен стационарными датчиками контроля вибрации, температуры подшипниковых опор, оборотов, осевого смещения ротора, датчиками контроля утечек.
Технические характеристики:
Агрегат |
Номинальная подача, м3/ч |
h1 |
h2 |
L |
АНМ1250 |
1250 |
560 |
1135 |
5000 |
АНМ2500 |
2500 |
450 |
1450 |
5970 |
АНМ3600 |
3600 |
450 |
1450 |
6120 |
АНМ5000 |
5000 |
560 |
1500 |
5505 |
АНМ7000 |
7000 |
560 |
1850 |
7225 |
АНМ10000 |
10000 |
560 |
1850 |
7520 |
Примечание – Допускается изменение размеров по согласованию с заказчиком
