Подпорные нефтяные насосы (ПГНН)
Назначение:
Насосы предназначены для подачи товарной нефти и светлых нефтепродуктов по магистральным нефтепроводам и нефтепродуктопроводам, во взрывоопасных зонах класса 2 по ГОСТ 30852.9 и класса В-1а по ПУЭ, в которых возможно образование взрывоопасных смесей категории IIА по ГОСТ 30852.11, группа взрывоопасной смеси Т3 по ГОСТ 30852.9 и ПУЭ, климатическое исполнение — УХЛ 4 по ГОСТ 15150.
Описание конструкции:

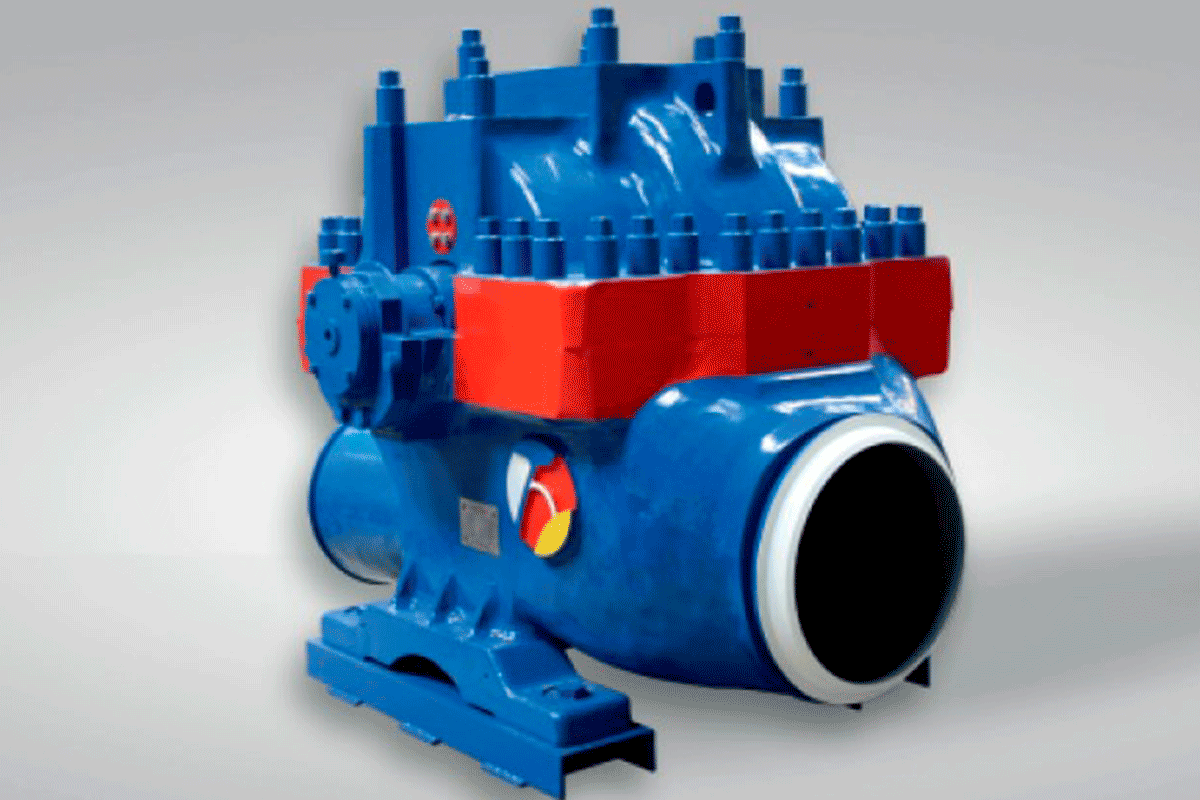

Насос центробежный, горизонтальный, одноступенчатый, двухопорный с рабочим колесом двустороннего входа, с горизонтальным разъемом корпуса. Рабочее колесо расположено между подшипниковыми узлами. Входной и выходной патрубки расположены ниже плоскости разъема.
Ротор насоса представляет собой сборочную единицу, которая включает в себя вал с установленным на него рабочим колесом.
Корпус насоса имеет горизонтальный разъем вдоль оси. Он состоит из литых стальных корпуса и крышки.
Конструкция корпуса обеспечивает возможность разборки насоса и демонтажа ротора без отсоединения от технологических трубопроводов.
Корпус насоса рассчитан на предельное давление 2,4 МПа.
Насос может быть укомплектован переходниками штампосварными для приварки к магистральным трубопроводам.
Уплотнение:
Концевые уплотнения вала насоса торцовые, одинарные, патронного типа, с дополнительным уплотнением со стороны атмосферы.
Технические характеристики:
Насос |
Подача, |
Напор, |
ПГНН1000.40-00.000 |
1000 |
40 |
ПГНН1250.200-00.000 |
1250 |
200 |
ПГНН2500.140-00.000 |
3600 |
140 |
ПГНН3600.80-00.000 |
3600 |
80 |
ПГНН3600.135-00.000 |
3600 |
135 |
ПГНН5000.120-00.000 |
5000 |
120 |
