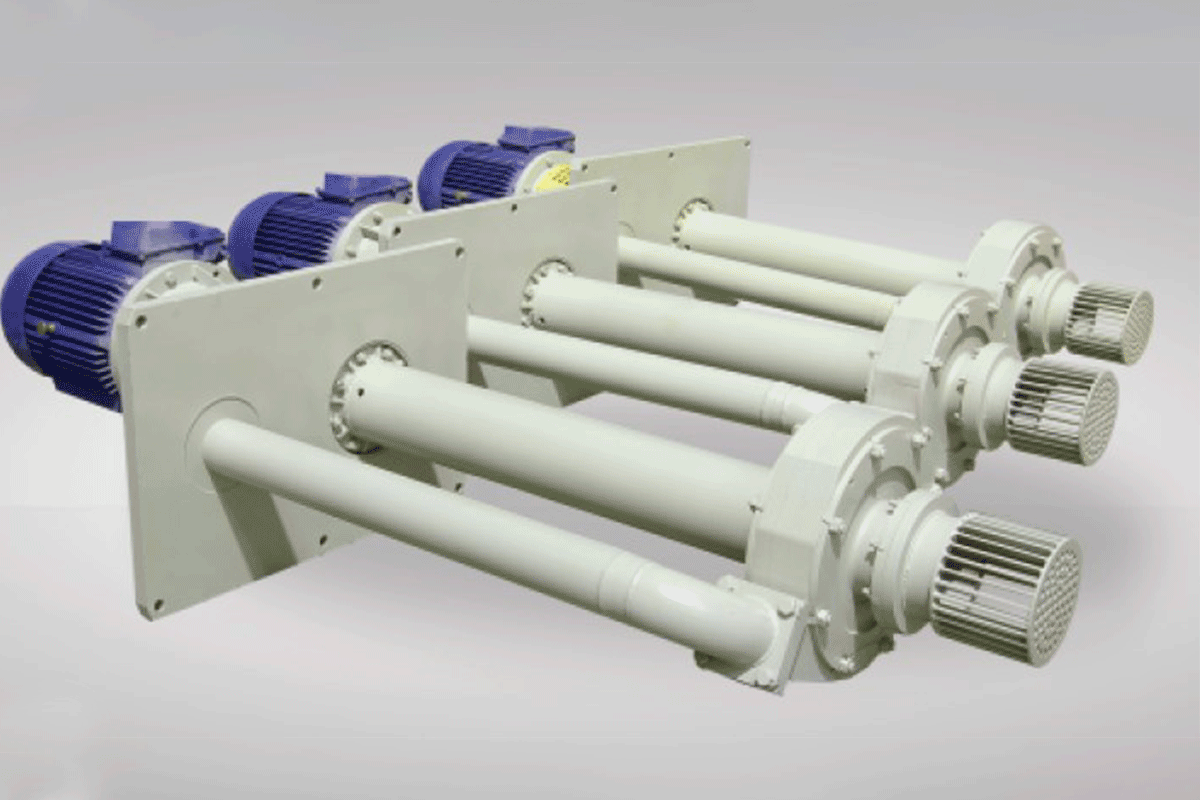

Химические вертикальные электронасосные агрегаты (ХВН)
Назначение:
Агрегаты типа ХВН предназначены для перекачивания нейтральных и химически активных жидкостей с объемной концентрацией твердых включений не более 5%, с размером частиц не более 0,2 мм, вязкостью до 30 сСт, плотностью не более 1850 кг/м куб, с температурой до 160 градусов Цельсия.
Технические характеристики:
Частота вращения ротора электродвигателя 1450 об/мин.
|
Краткое обозначение |
Подача, |
Напор, |
|
ХВН 50.32 |
50 |
32 |
|
ХВН50.50 |
50 |
50 |
|
ХВН 100.32 |
100 |
32 |
|
ХВН 100.50 |
100 |
50 |
|
ХВН 200.32 |
200 |
32 |
|
ХВН 200.50 |
200 |
50 |
|
ХВН 315.32 |
315 |
32 |
|
ХВН 315.40 |
315 |
40 |
Частота вращения ротора электродвигателя 2950 об/мин.
|
Краткое обозначение |
Подача, |
Напор, |
|
ХВН12,5.32 |
12,5 |
32 |
|
ХВН 12,5.50 |
12,5 |
50 |
|
ХВН 25.32 |
25 |
32 |
|
ХВН 25.50 |
25 |
50 |
|
Краткое обозначение |
Мощность, кВт |
Частота вращения, об/мин |
Габаритно - присоединительные размеры |
Масса, |
||||||||||||||||
|
H |
L |
D6 |
H1 |
H2 |
H3 |
L1 |
L2 |
D1 |
D2 |
D3 |
n1 |
D4 |
α1 |
D5 |
n2 |
D7 |
||||
|
ХВН 12,5.32 |
7,5 |
2950 |
619 |
600-1300 |
590 |
247 |
25 |
0 |
97,1 |
140 |
42 |
110 |
– |
4 |
М12 |
45 |
550 |
16 |
23 |
220 |
|
ХВН 25.32 |
7,5 |
2950 |
619 |
590 |
247 |
25 |
0 |
97,1 |
140 |
50 |
145 |
– |
4 |
М12 |
45 |
550 |
16 |
23 |
220 |
|
|
ХВН 12,5.50 |
11 |
2950 |
968 |
590 |
596 |
25 |
0 |
97,1 |
140 |
50 |
145 |
– |
4 |
М12 |
45 |
550 |
16 |
23 |
270 |
|
|
ХВН 25.50 |
11 |
2950 |
968 |
590 |
596 |
25 |
0 |
97,1 |
140 |
50 |
145 |
– |
4 |
М12 |
45 |
550 |
16 |
23 |
270 |
|
|
ХВН 200.32 |
55 |
1450 |
1700 |
600-1500 |
1075 |
978 |
40 |
175 |
0 |
297 |
200 |
280 |
315 |
8 |
18 |
0 |
1020 |
8 |
25 |
1800 |
|
ХВН 200.50 |
75 |
1450 |
1800 |
1075 |
978 |
40 |
175 |
0 |
297 |
200 |
280 |
315 |
8 |
18 |
0 |
1020 |
8 |
25 |
2000 |
|
|
ХВН 315.32 |
110 |
1450 |
1400 |
1075 |
396 |
40 |
175 |
0 |
297 |
200 |
280 |
315 |
8 |
18 |
0 |
1020 |
8 |
25 |
1900 |
|
|
ХВН 315.40 |
132 |
1450 |
1400 |
1075 |
396 |
40 |
175 |
0 |
297 |
200 |
280 |
315 |
8 |
18 |
0 |
1020 |
8 |
25 |
2100 |
|
Примечание:
Размеры опорной плиты являются справочными и могут быть изменены по требованию Заказчика.
Опорная плита может быть спроектирована и изготовлена под конкретный фундамент или горловину емкости.
Значение размера L3 согласуется на этапе подписания договора при проработке опросных листов Заказчика
Материал деталей проточной части:
|
Обозначение материала деталей проточной части |
Материал |
|
Е |
Сталь 10Х17Н13М3Т |
|
Сталь 10Х17Н13М2Т |
|
|
И |
Сплав 06ХН28МДТ |
|
К
|
Сталь 12Х18Н10Т, 12Х18Н9Т |
|
Сталь 10Х18Н11БЛ |
|
|
Сталь 08Х14Н7МЛ |
|
|
К2 |
Сталь 07Х16Н6 |
|
Сталь 09Х16Н4Б |
|
|
Т |
Сплав титановый ВТ1-0 |
|
Н1 |
Сплав Н70МФ |
|
Н2 |
Сплав ХН65МБ |
|
Д |
Сталь 20Х13 |
|
Сталь 15Х13Л |
Уплотнение:
Для исключения попадания рабочей среды в ходовую часть агрегатов ХВН применяются уплотнения, вариант исполнения которых выбирается в зависимости от условий эксплуатации агрегата у потребителя: манжетные или торцовые уплотнения.
Для устранения утечки перекачиваемой жидкости через разъемы корпусов применяются резиновые уплотнительные кольца.
