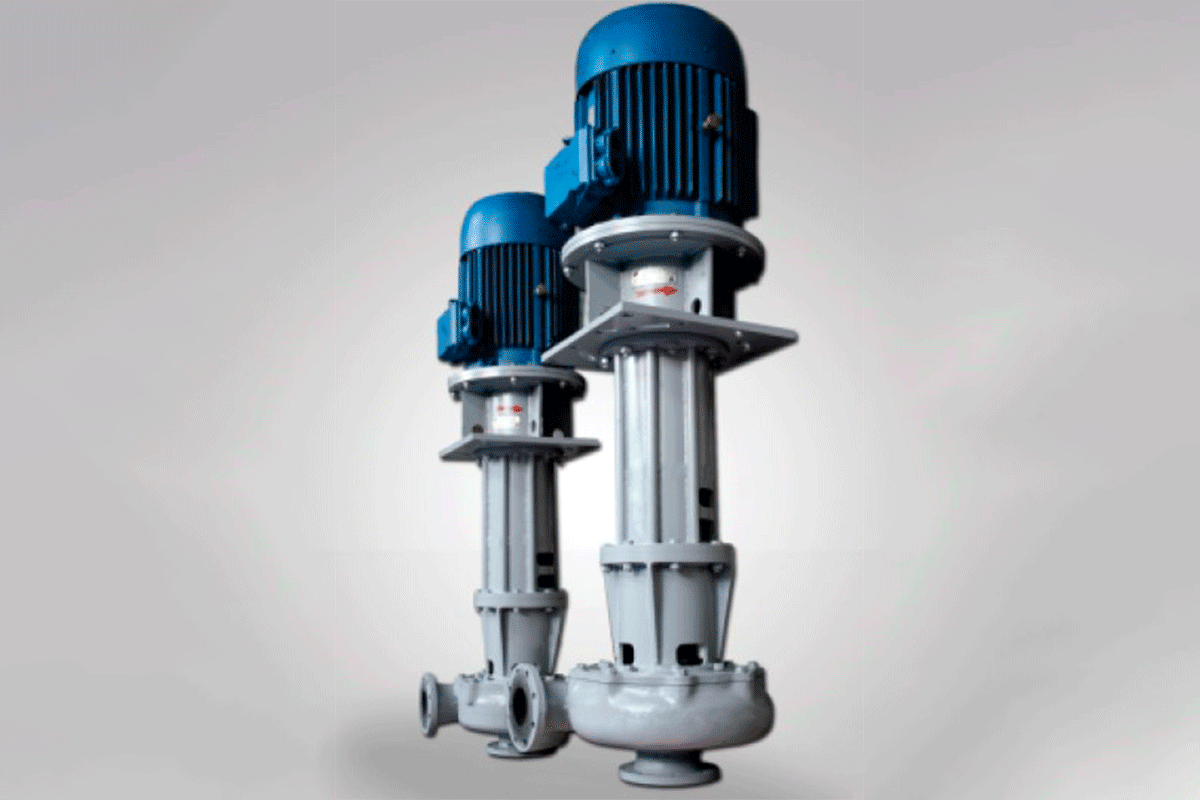

Шламовые вертикальные электронасосные агрегаты (ПВН)
Назначение:
Пульповые (шламовые) вертикальные электронасосные агрегаты предназначены для перекачивания абразивных гидросмесей (суспензии руд, пульпы) на основе технической воды на предприятиях металлургической, нефтяной и газовой промышленности.
Описание конструкции:
Электронасосные агрегаты типа ПВН центробежные, вертикальные, консольные, одноступенчатые, с осевым подводом и тангенциальным отводом рабочей жидкости. Агрегаты изготавливаются на основе унифицированных ходовых стоек.
Электронасосный агрегат состоит из насоса и электродвигателя, установленных на опорной плите. Крутящий момент от электродвигателя к насосу передается через упругую муфту.
При использовании электронасосных агрегатов типа ПВН для перекачивания химически активных пульп имеются варианты исполнения элементов проточных частей с нанесением износостойких покрытий, обеспечивающих как требуемую абразивную стойкость, так и необходимую стойкость к химически активным элементам.
На переднем и заднем дисках рабочего колеса выполнены отбойные лопатки. Отбойные лопатки защищают области наиболее интенсивного износа, предотвращают попадание абразивных частиц в пазухи между колесом и корпусом, снижают осевые нагрузки на подшипниковые опоры и уменьшают давление перед уплотнением вала.
Ротор насоса вращается в двух подшипниковых опорах качения. Смазка подшипников консистентная.
Уплотнение:
В качестве концевого уплотнения вала применено щелевое бесконтактное уплотнение.
Технические характеристики:
Проточная часть из износостойкого чугуна
|
Сокращенное обозначение агрегата |
Подача, м3/ч |
Напор, м |
Частота вращения, об/мин |
Мощность, кВт |
|
ПВН25.32Д |
25 |
32 |
1500 |
11 |
|
ПВН30.25Д |
30 |
25 |
1500 |
11 |
|
ПВН50.20Д |
50 |
20 |
1500 |
15 |
|
ПВН55.32Д |
55 |
32 |
1500 |
30 |
|
ПВН63.25Д |
63 |
25 |
1500 |
18.5 |
|
ПВН80.20Д |
80 |
20 |
1500 |
22 |
|
ПВН80.32Д |
80 |
32 |
1500 |
30 |
|
ПВН80.40Д |
80 |
40 |
1500 |
30 |
|
ПВН100.16Д |
100 |
16 |
1500 |
18.5 |
|
ПВН125.32Д |
125 |
32 |
1500 |
45 |
|
ПВН125.50Д |
125 |
50 |
1500 |
55 |
|
ПВН140.20Д |
140 |
20 |
1500 |
37 |
|
ПВН160.32Д |
160 |
32 |
1500 |
55 |
|
ПВН160.40Д |
160 |
40 |
1500 |
55 |
|
ПВН170.40Д |
170 |
40 |
1500 |
55 |
|
ПВН200.32Д |
200 |
32 |
1500 |
55 |
|
ПВН200.40Д |
200 |
40 |
1500 |
55 |
Проточная часть, футерованная износостойким покрытием
|
Сокращенное обозначение агрегата |
Подача, м3/ч |
Напор, м |
Частота вращения, об/мин |
Мощность, кВт |
|
ПВН40.32Р |
40 |
32 |
1500 |
22 |
|
ПВН50.32Р |
50 |
32 |
1500 |
30 |
|
ПВН63.25Р |
63 |
25 |
1500 |
30 |
|
ПВН125.32Р |
125 |
32 |
1500 |
55 |
|
ПВН160.20Р |
160 |
20 |
1500 |
45 |
|
ПВН160.32Р |
160 |
32 |
1500 |
55 |
|
ПВН200.20Р |
200 |
20 |
1500 |
55 |
|
ПВН200.32Р |
200 |
32 |
1500 |
55 |
Материал деталей проточной части
|
Материал |
Условное обозначение |
Применяемые марки материала |
|
Износостойкий чугун |
Д |
ИЧХ28Н2 ИЧ300Х18Г3Л |
|
Износостойкое покрытие |
Р |
Укрепан, синтетическая каучуковая этилен-пропиленовая резина |
Проточная часть из износостойкого чугуна
|
Сокращенное обозначение агрегата |
L |
B |
Н |
b |
h |
l1 |
l2 |
l3 |
Всасывающий патрубок |
Напорный патрубок |
Масса, кг |
||||||||
|
D |
D1 |
D2 |
n1 |
d4 |
D3 |
D4 |
D5 |
n2 |
d5 |
||||||||||
|
ПВН25.32Д |
1500 |
520 |
560 |
190 |
424 |
729 |
158 |
935 |
100 |
180 |
215 |
8 |
18 |
65 |
130 |
160 |
4 |
14 |
360 |
|
ПВН30.25Д |
1500 |
520 |
560 |
190 |
424 |
729 |
158 |
935 |
100 |
180 |
215 |
8 |
18 |
65 |
130 |
160 |
4 |
14 |
357 |
|
ПВН50.20Д |
1557 |
457 |
455 |
163 |
254 |
766 |
161 |
990 |
100 |
180 |
215 |
8 |
13 |
80 |
160 |
195 |
8 |
18 |
370 |
|
ПВН55.32Д |
1578 |
538 |
537 |
198 |
294 |
768 |
157 |
990 |
125 |
210 |
245 |
8 |
18 |
100 |
180 |
215 |
8 |
18 |
430 |
|
ПВН63.25Д |
1557 |
457 |
455 |
163 |
254 |
766 |
161 |
990 |
100 |
180 |
215 |
8 |
13 |
80 |
160 |
195 |
8 |
18 |
385 |
|
ПВН80.20Д |
1557 |
457 |
455 |
163 |
254 |
766 |
161 |
990 |
100 |
180 |
215 |
8 |
13 |
80 |
160 |
195 |
8 |
18 |
415 |
|
ПВН80.32Д |
1578 |
538 |
537 |
198 |
294 |
768 |
157 |
990 |
125 |
210 |
245 |
8 |
18 |
100 |
180 |
215 |
8 |
18 |
438 |
|
ПВН80.40Д |
1578 |
538 |
537 |
198 |
294 |
768 |
157 |
990 |
125 |
210 |
245 |
8 |
18 |
100 |
180 |
215 |
8 |
18 |
440 |
|
ПВН100.16Д |
1557 |
457 |
455 |
163 |
254 |
766 |
161 |
990 |
100 |
180 |
215 |
8 |
13 |
80 |
160 |
195 |
8 |
18 |
385 |
|
ПВН125.32Д |
1770 |
565 |
569 |
206 |
310 |
768 |
157 |
1016 |
125 |
210 |
245 |
8 |
18 |
100 |
180 |
215 |
8 |
18 |
610 |
|
ПВН125.50Д |
1770 |
565 |
569 |
206 |
310 |
768 |
157 |
1016 |
125 |
210 |
245 |
8 |
18 |
100 |
180 |
215 |
8 |
18 |
620 |
|
ПВН140.20Д |
1770 |
565 |
569 |
206 |
310 |
768 |
157 |
1016 |
125 |
210 |
245 |
8 |
18 |
100 |
180 |
215 |
8 |
18 |
612 |
|
ПВН160.32Д |
1770 |
565 |
569 |
206 |
310 |
768 |
157 |
1016 |
125 |
210 |
245 |
8 |
18 |
100 |
180 |
215 |
8 |
18 |
617 |
|
ПВН160.40Д |
1770 |
565 |
569 |
206 |
310 |
768 |
157 |
1016 |
125 |
210 |
245 |
8 |
18 |
100 |
180 |
215 |
8 |
18 |
620 |
|
ПВН170.40Д |
1770 |
565 |
569 |
206 |
310 |
768 |
157 |
1016 |
125 |
210 |
245 |
8 |
18 |
100 |
180 |
215 |
8 |
18 |
620 |
|
ПВН200.32Д |
1770 |
565 |
569 |
206 |
310 |
768 |
157 |
1016 |
125 |
210 |
245 |
8 |
18 |
100 |
180 |
215 |
8 |
18 |
618 |
|
ПВН200.40Д |
1770 |
565 |
569 |
206 |
310 |
768 |
157 |
1016 |
125 |
210 |
245 |
8 |
18 |
100 |
180 |
215 |
8 |
18 |
620 |
Проточная часть, футерованная износостойким покрытие
|
Сокращенное обозначение агрегата |
L |
B |
Н |
b |
h |
l1 |
l2 |
l3 |
Всасывающий патрубок |
Напорный патрубок |
Масса, кг |
||||||||
|
D |
D1 |
D2 |
n1 |
d4 |
D3 |
D4 |
D5 |
n2 |
d5 |
||||||||||
|
ПВН40.32Р |
1510 |
524 |
578 |
178 |
288 |
737 |
93 |
938 |
100 |
180 |
215 |
8 |
М16 |
65 |
145 |
180 |
8 |
18 |
250 |
|
ПВН50.32Р |
1510 |
524 |
578 |
178 |
288 |
737 |
93 |
938 |
100 |
180 |
215 |
8 |
М16 |
65 |
145 |
180 |
8 |
18 |
290 |
|
ПВН63.25Р |
1510 |
524 |
578 |
178 |
288 |
737 |
93 |
938 |
100 |
180 |
215 |
8 |
М16 |
65 |
145 |
180 |
8 |
18 |
287 |
|
ПВН125.32Р |
1510 |
563 |
578 |
187 |
288 |
752 |
100 |
953 |
125 |
210 |
240 |
8 |
М16 |
100 |
180 |
215 |
8 |
18 |
480 |
|
ПВН160.20Р |
1510 |
563 |
578 |
187 |
288 |
752 |
100 |
953 |
125 |
210 |
240 |
8 |
М16 |
100 |
180 |
215 |
8 |
18 |
487 |
|
ПВН160.32Р |
1510 |
563 |
578 |
187 |
288 |
752 |
100 |
953 |
125 |
210 |
240 |
8 |
М16 |
100 |
180 |
215 |
8 |
18 |
490 |
|
ПВН200.20Р |
1510 |
563 |
578 |
187 |
288 |
752 |
100 |
953 |
125 |
210 |
240 |
8 |
М16 |
100 |
180 |
215 |
8 |
18 |
490 |
Примечание
В агрегатах предусмотрены конструктивные исполнения с глубинами погружения отличными от указанных в таблице.
Глубина погружения и конструктивное исполнение согласуется на этапе подписания договора при проработке опросных листов Заказчика.
