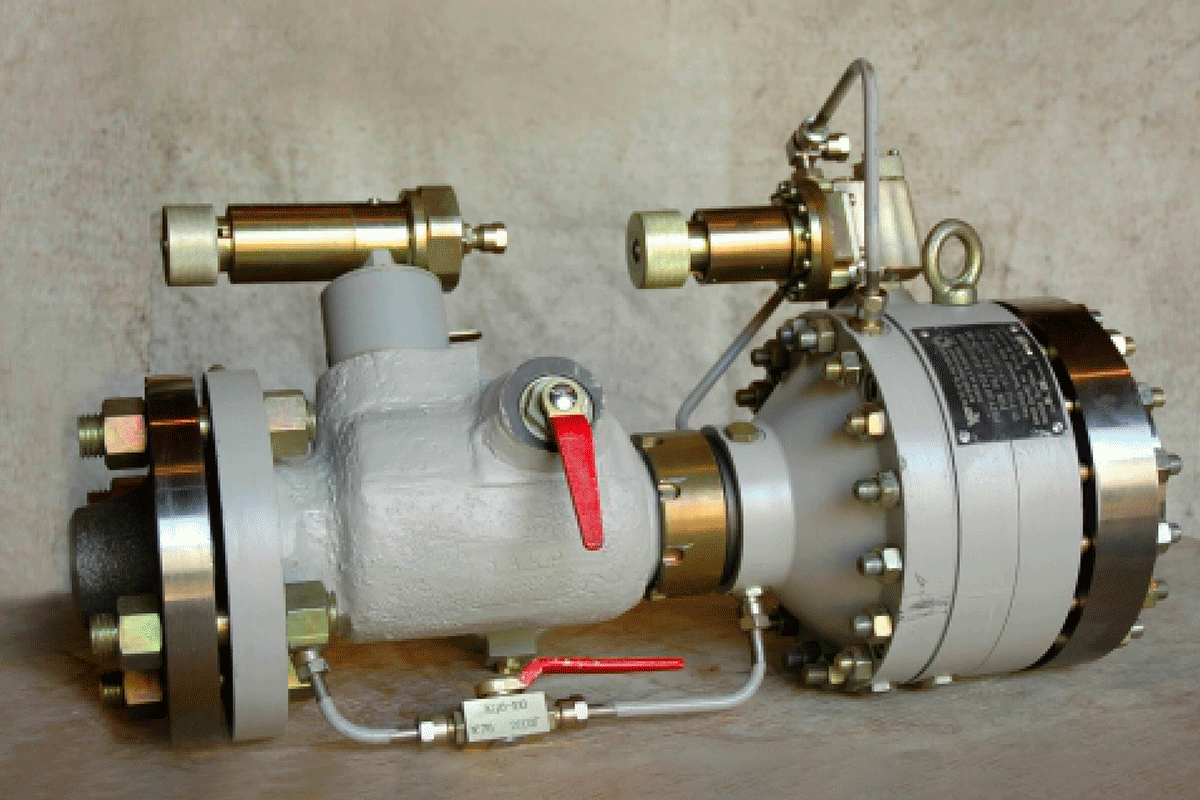

Регулятор давления газовый РДМ 50-150-К04 КОД ОКП 37 4250 ТУ 3742-017-12317765-97
Регулятор давления газа РДМ 50/150-К04 применяется в системах газоснабжения и предназначен для редуцирования газа высокого давления до заданного среднего, автоматического поддержания выходного давления в заданных пределах независимо от изменений входного давления и расхода, автоматического отключения подачи газа при аварийном повышении выходного давления сверх допустимых заданных значений.
Регулятор изготавливается в следующих исполнениях:
- РДМ 50/150-К04 с клапаном РДМ 50/150 000;
- РДМ 50/150-К04-01 исполнений 01 … 07 с клапаном РДМ 50/150-03 000.
|
Точность поддержания выходного давления, не более чем на 10%,%, не более - при расходе от 3 до 100 % |
± 2,5 |
|
Точность поддержания выходного давления, не более чем на 10%,%, не более - в момент полного закрытия |
± 8 |
|
Пропускная способность, м3/час при входном давлении 4,5 МПа |
30 000 |
|
Температура наружного воздуха, °С |
От –40 до +60 |
|
Относительная влажность, % |
90 |
|
Масса (с ответными фланцами), кг |
60 |
|
Присоединение |
Фланцевое по ГОСТ 12821-80 |
|
Материал корпуса |
Сталь |
|
Минимальный перепад давления, Мпа (кгс/см2) |
0.15 (1.5) |
|
Полный срок службы, не менее |
12 лет |
|
Давление на входе, МПа (кгс/см2) |
8 (80) |
|
Условное обозначение (код) |
Рвых Мпа, кгс/см2 |
Н, мм |
|
РДМ 50/150-К04 |
0,3...1,2 (3...12) |
353 |
|
РДМ 50/150-К04-01 |
0,3...1,2 (3...12) |
353 |
|
РДМ-С-3-50/150-80/0,5...1 |
0,05...0,1 (0,5...1) |
359,5 |
|
РДМ-С-3-50/150-80/1...3 |
0,1...0,3 (1...3) |
359,5 |
|
РДМ-С-3-50/150-80/3...6 |
0,3...0,6 (3...6) |
359,5 |
|
РДМ-С-3-50/150-80/6...12 |
0,6...1,2 (6...12) |
353 |
|
РДМ-С-3-50/150-80/12...20 |
1,2...2 (12...20) |
353 |
|
РДМ-С-3-50/150-80/20...40 |
2...4 (20...40) |
353 |
