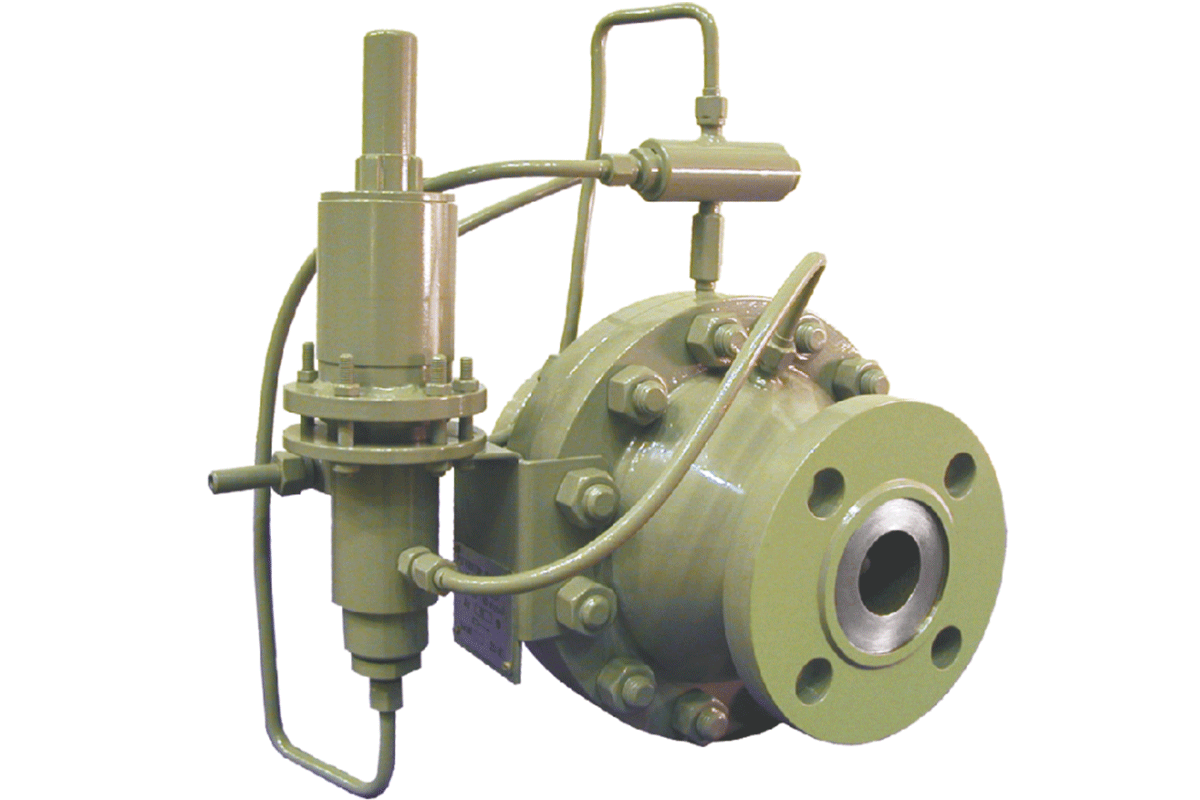

Регулятор давления РДУ80-01

Подробная информация:

Назначение:

Регулятор давления газовый предназначен для снижения и автоматического поддержания давления газа «после себя» на заданном значении. Регуляторы рассчитаны для применения на объектах магистральных газопроводов-компрессорных и газораспределительных станциях.

Описание:

Регуляторы представляют единую конструкцию включающую исполнительное устройство, состоящее из корпуса, подвижного плунжера и мембранного привода, с устройством задания давления (усилителем) и редуктором перепада, предназначенного для снижения высокого входного давления газа до выходного давления (давления питания).

Технические характеристики:

Исполнение

Диаметр условного прохода DN, мм

Коэффициент пропускной способности Кv, м³/ч

РДУ 80-01

50

50



Наименование параметров

Модификация

РДУ-80-01

PN, МПа (кгс/см²)

8 (80)

Давление входное, МПа (кгс/см²)

1,2-7,5 (12-75)

Давление выходное, МПа (кгс/см²)

0,1-1,2 (1,0-12,0)

Максимальный перепад давления на регуляторе, МПа (кгс/см²)

7,25 (72,5)

Коэффициент пропускной способности, Kv, м³/ч

50

Температура газа, °С

От −40 до +70

Температура окружающей среды, °С

От −40 до +50

Тип присоединения

Фланцевый

Вероятность безотказной работы регулятора за 2000 часов, не менее

0,98

Вероятность восстановления регулятора за 2 часа, не менее

0,96

Средний срок службы регулятора лет, не менее

30

Габаритные размеры:

Длина, L/L1, мм

462/320

Ширина, B, мм

390

Высота, H, мм

480

Масса, кг

79
