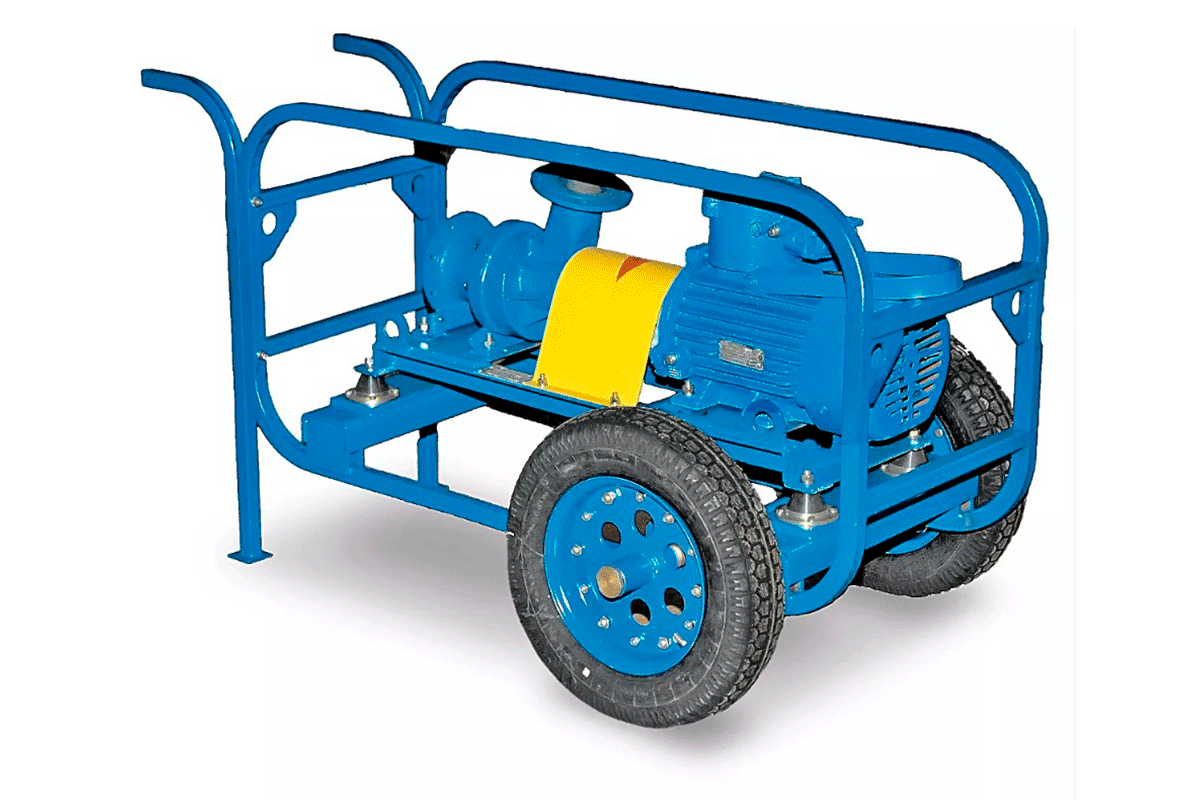

Передвижная установка оседиагонального (шнекового) насоса - УОДН (130-100-75-П из нерж стали с манж упл (электропомпа))
Назначение:
Предназначена для перекачивания вязких и загрязненных примесями жидкостей:
- Промышленных сточных вод;
- Нефти и нефтепродуктов, в том числе откачка их проливов и остатков из емкостей.
Описание:
Насосная установка УОДН 130-100-75 состоит из оседиагонального насоса и асинхронного электродвигателя, смонтированных на раме. Привод насоса от электродвигателя осуществляется с помощью упругой втулочно-пальцевой муфты, которая закрывается защитным кожухом.
К входу в насос с помощью штуцера и уплотнительной прокладки болтами присоединяется всасывающий рукав с обратным клапаном на конце. Всасывающий рукав присоединяется к обратному клапану и штуцеру хомутами.
К выходу из насоса, с помощью фланца и уплотнительной прокладки может быть присоединен напорный рукав.
По принципу действия оседиагональный насос относится к группе лопастных насосов. В нем преобразование механической энергии в энергию жидкости совершается во вращающихся каналах, образованных лопастями шнека.
Особенности:
- Насосные установки комплектуются двигателями взрывозащищенного исполнения и предназначены для эксплуатации в условиях умеренного, сухого и влажного климата с категориями размещения 2, 3 и 4 по ГОСТ 15150;
- Шнек в насосе имеет постоянный шаг и вычисленную геометрию рабочего колеса, что позволяет эффективно работать с такими вязкими жидкостями, типа мазут. Торцевое уплотнение, производства НПЦ «АНОД» в виде блока монтажной готовности, где материал пары трения - карбид кремния, обеспечивает отсутствие подтекания при работе со светлыми нефтепродуктами (дизельное топливо, бензин).
-
Нефтегазовая отрасль;
-
Для трубопроводного транспорта нефти и нефтепродуктов;
-
Для нефтепереработки и нефтехимии (процессные насосы);
-
Насосы для водоотведения и канализации, Пищевая промышленность.
Технические характеристики:
Характеристика |
Значение |
Подача, м3/час |
20...70 |
Напор, м |
16...4 |
Высота всасывания, м, не более |
8 |
Температура перекачиваемой жидкости, °С |
-20...90 |
Максимальная объемная концентрация твердых частиц, %, не более |
2 |
Максимальный размер твердых частиц, мм, не более |
5 |
Вязкость перекачиваемой жидкости, сСт, не более |
500 |
Плотность перекачиваемой жидкости, кг/м3, не более |
1000 |
Мощность привода, кВт |
4; 5,5 |
Частота вращения вала насоса об/мин |
3000-80 |
Габаритные размеры ОДН, мм не более |
351х261х245 |
Масса ОДН, кг, не более |
16 |
Габаритные размеры УОДН, мм не более |
880х328х439 |
Масса УОДН, кг, не более |
105 |
