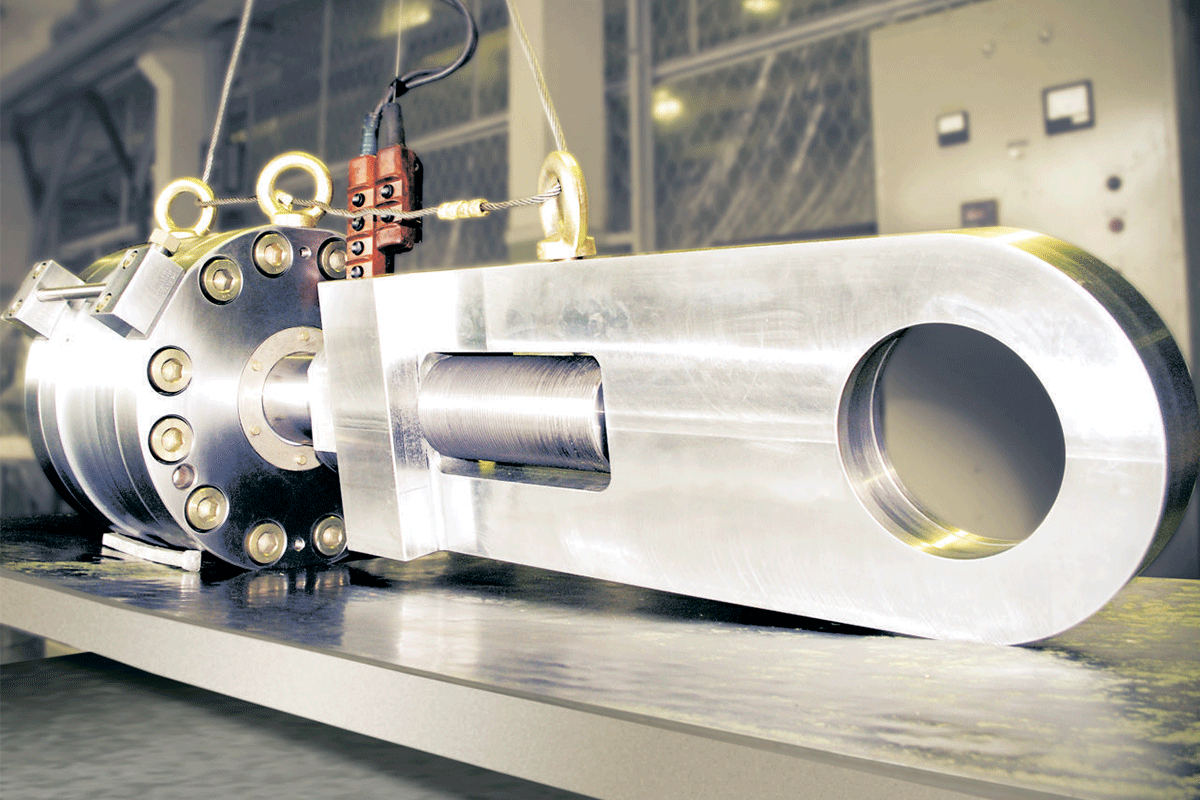

Гидроамортизатор Р-50
Назначение:
Предназначены для ограничения перемещения оборудования и трубопроводов первого контура АЭС при воздействии сейсмических и аварийных динамических нагрузок.
Ограничивая перемещение оборудования и трубопроводов в момент сейсмического или динамического воздействия гидроамортизатор передает воспринимаемую осевую нагрузку на строительные конструкции.
Описание:
Гидроамортизатор антисейсмический представляет собой гидроцилиндр с размещённым внутри него поршнем. Ход поршня ограничен крышками.
Основной материал деталей — это высокопрочная легированная сталь.
Технические характеристики:
Модель |
Р-50 |
Сила сопротивления перемещению оборудования и трубопроводов, создаваемая гидроамортизатором в режиме восприятия сейсмических нагрузок, Тс, не более |
50 |
Сила сопротивления перемещению оборудования и трубопроводов, создаваемая гидроамортизатором в режиме компенсации термического перемещения, кгс, не более |
500 |
Суммарное изменение длины гидроамортизатора между пальцами при восприятии динамических нагрузок при температуре 100 °С, мм, не более |
±5 |
Ход поршня гидроамортизатора в режиме компенсации термического перемещения оборудования и трубопроводов, мм |
0–100 |
Температура оборудования и трубопроводов, к которым крепится один из кронштейнов гидроамортизатора, °С, не более |
|
Температура металлоконструкций, к которым крепится другой кронштейн гидроамортизатора при нормальных условиях эксплуатации, oС, не более |
15–60 |
Температура окружающей среды в аварийном режиме, °С, не более |
150 |
Объемная активность, Бк/л (Ки/л), не более при нормальных условиях при большой течи |
7,40×104 (2×10-6), 9,25×1010 (2,5) |
Мощность поглощенной дозы, Гр/ч (рад/ч), не более при нормальных условиях при большой течи |
1 (100), 103 (105) |
Масса, кг |
233 |
