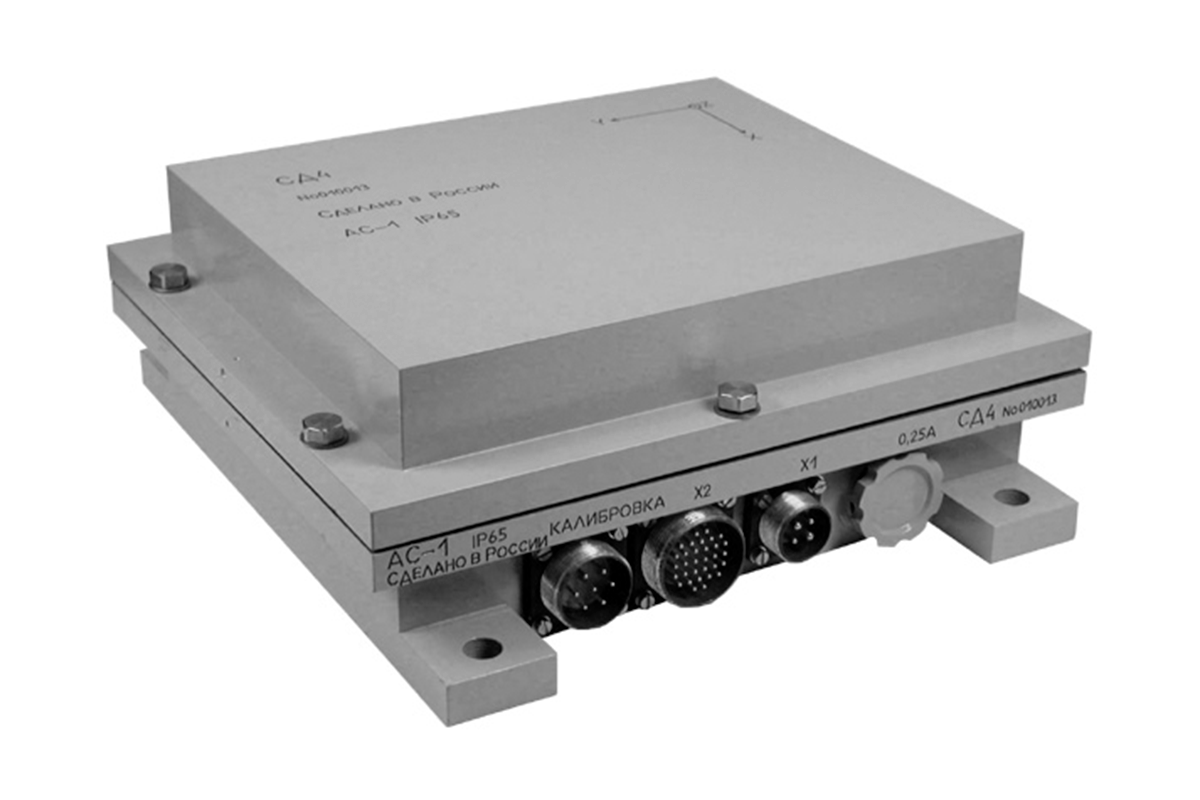

Сейсмодатчик - СД 4

Назначение:
Непрерывная регистрация сейсмических воздействий на реакторную установку АС и формирование дискретных аварийных сигналов о превышении установленного уровня сейсмоускорения; дискретного сигнала начала регистрации; дискретного сигнала об исправности датчика; раздельных аналоговых сигналов по каналам X, Y, Z; общего аналогового сигнала (АО).
Особенности:

• Конструкция обеспечивает возможность установки различных порогов выдачи аварийных сигналов и сигналов запуска регистратора;
• В датчике предусмотрен автоматический контроль исправности. Периодичность −1 раз в 30±5 мин на протяжении всего жизненного цикла;
• Класс безопасности 2У по ОПБ-88/97;
• Категория сейсмостойкости 1 по НП-031-01;
• По размещению относится к группе 3 раздела 2 ОТТ 08042462, по назначению — к группе 1 раздела 6 ОТТ;
• Устойчивость к электромагнитным помехам по группе исполнения 4 ГОСТ Р 50746-2000.

Вид приемки:
ВО «Безопасность».
Исполнение:
Моноблок, состоящий из трех акселерометров, расположенных по трем взаимно ортогональным осям, и схем аналогового и дискретного преобразования.
По пожаробезопасности соответствует ГОСТ12.2.007.0, ГОСТ 12.1.004, ГОСТ 12.2.003 и ВСН-01.
