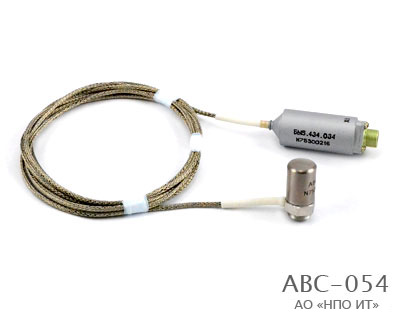

Датчик вибрации ABC 054
Назначение:
Измерение виброускорений в широком диапазоне частот при высоком уровне помех. Используется в системах диагностики и аварийной защиты.
Исполнение:
-
Чувствительный элемент вибропреобразователя – компрессионного типа;
-
Отличительные особенности вибропреобразователя – высокая вибропрочность;
-
Корпус вибропреобразователя выполнен из стали 12Х18Н10Т-б;
-
Кабель вибропреобразователя антивибрационный;
-
Оканчивается предварительным усилителем, выполненным в корпусе разъема и представляющим собой активный RC-фильтр с эмиттерным повторителем;
-
Крепление вибропреобразователя осуществляется при помощи хвостовика с резьбой М12х0,75 длиной 3,5 мм или шпильки с резьбой М5 длиной 4 мм.;
Включен в Государственный реестр средств измерений РФ под №10144-85
Технические характеристики:
|
Параметр |
АВС 054 |
АВС 054-01 |
АВС 054-02 |
|
Коэффициент преобразования по напряжению, мВ/g |
9 ± 1,8 |
3,0 ± 0,6 |
0,8 ± 0,16 |
|
Диапазон рабочих частот, Гц |
1 … 10000 |
2 … 10000 |
2 … 10000 |
|
Собственная частота, не менее, кГц |
30 |
40 |
60 |
|
Отн. коэффициент поперечного преобразования, не более, |
5 |
||
|
Нелинейность амплитудной характеристики, не более, % |
1 |
||
|
Параметры электропитанинапряжение, В ток, мA выходное сопротивление, Ом |
12,6 ± 1,2 |
||
|
Основная погрешность, не более, % |
5 |
||
|
Вид электрической схемы |
Двухпроводная, изолированная от |
||
|
Масса (без кабеля), г |
25 |
||
|
Материал корпуса |
Сталь 12Х18Н10Т-б |
||
|
Соединитель (разъем) |
Вилка МР1-10-1-В |
||
|
Крепление |
Резьбовое М12x0,75 или шпилька |
||
