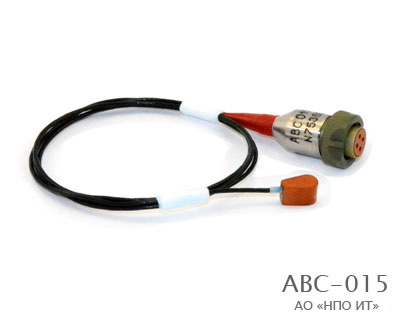

Датчик вибрации АВС 015
Назначение:
Измерение виброускорений на объектах с малыми габаритами, тонкими поверхностями и оболочками.Исполнение:
- Чувствительный элемент компрессионного типа;
- Вибропреобразователь выполнен по однопроводной электрической схеме, изолированной от корпуса;
- Особенности.
- Отличительные особенности вибропреобразователя - малые габариты и широкий диапазон рабочих частот;
- Корпус вибропреобразователя изготовлен из изоляционного материала ДСВ-2-Р-2МЛ-Л;
- Крепление вибропреобразователя осуществляется с помощью клея холодного отверждения;
- Включен в Государственный реестр средств измерений РФ под №7565-80.
|
Коэффициент преобразования по напряжению, мВ/g |
2 |
|
Диапазон рабочих частот, Гц |
10 … 20000 |
|
Собственная частота, кГц |
Не менее 60 |
|
Отн. коэффициент поперечного преобразования, не более, % |
5 |
|
Емкость, пФ |
180 ± 40 |
|
Нелинейность амплитудной характеристики,не более % |
3 |
|
Сопротивление изоляции при н.у., МОм |
Не менее 100 |
|
Основная погрешность, не более, % |
3 |
|
Масса (без кабеля), г |
1 |
|
Вид электрической схемы |
Однопроводная, |
|
Материал корпуса |
ДСВ-2-Р-2МЛ-Л |
|
Соединитель (разъем) |
Розетка РС4ТВ |
|
Крепление |
Клеевое |
|
Защита от внешней среды |
Пыле- ,влагонепроницаемый |
|
Тип усилительно-преобразующей аппаратуры |
П120-08, СС9НФМ-15 |
