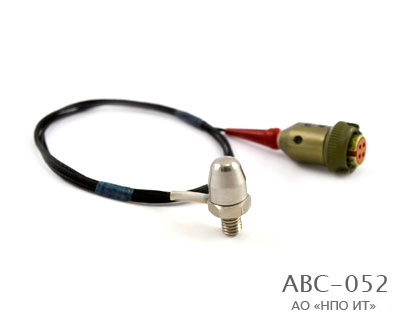

Датчик вибрации АВС 052
Назначение:
Измерение высокоинтенсивных ударных ускорений. Имеет несколько модификаций, образующих унифицированный ряд.Исполнение:
- Чувствительный элемент компрессионного типа;
- Вибропреобразователь выполнен по однопроводной заземленной электрической схеме;
- Отличительные особенности вибропреобразователя – малые габариты и широкий диапазон ударных ускорений;
- Корпус вибропреобразователя изготовлен из высокопрочного сплава 36НХТЮ-ГК и выполнен герметично уплотненным;
- Крепление вибропреобразователя осуществляется с помощью хвостовика с резьбой М5.
Параметр |
АВС 052 |
АВС 052-01 |
АВС 052-02 |
Коэффициент преобразования |
0,6 ± 0,12 |
0,85 ± 0,13 |
1,2 ± 0,18 |
Диапазон рабочих частот, Гц |
10 … 30000 |
10 … 30000 |
10 … 20000 |
Отн.коэффициент поперечного преобразования, не |
5 |
||
Основная погрешность, не более, % |
5 |
||
Рабочий диапазон температур, °С |
-50 … +200 |
||
Верхний предел ускорений: |
- |
- |
- |
Собственная частота, кГц |
100 |
||
Емкость, пФ |
300 ± 100 |
||
Нелинейность амплитудной характеристики, не более, |
1 |
||
Сопротивление изоляции при н.у., не менее, МОм |
100 |
||
Масса (без кабеля), г |
7 |
9 |
10 |
Вид электрической схемы |
Однопроводная, заземленная |
||
Материал корпуса |
Сплав 36НХТЮ-ГК |
||
Соединитель (разъем) |
РС4ТВ |
