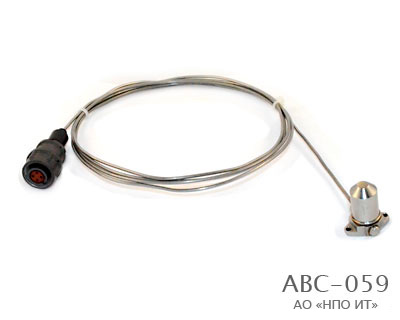

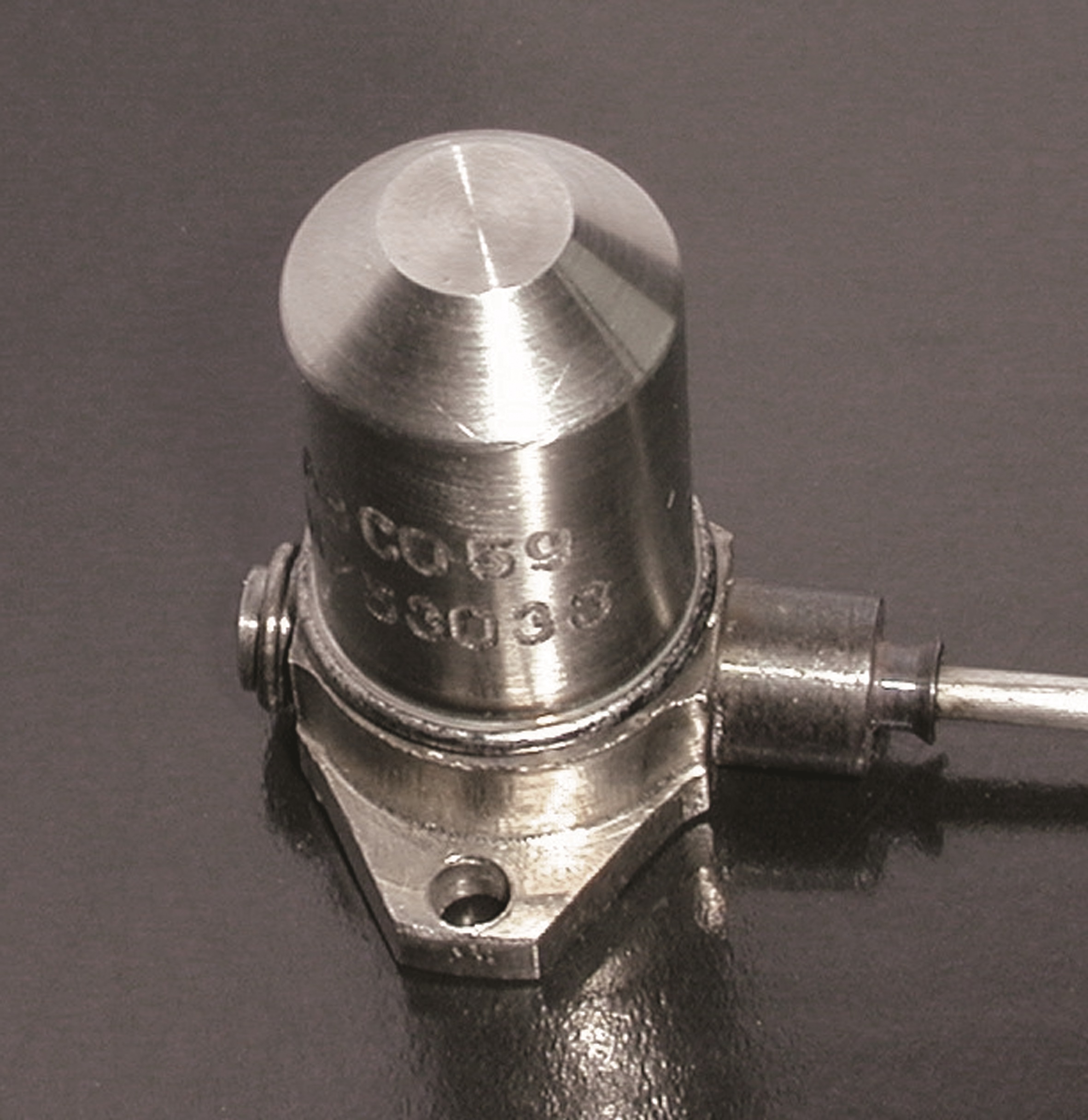

Датчик вибрации АВС 059
Назначение:
Измерение высокочастотных вибрационных ускорений при температуре окружающей среды до плюс 600 ºС в широком диапазоне частот.
Имеет несколько модификаций, образующих унифицированный ряд.
Исполнение:
- Чувствительный элемент вибропреобразователя – компрессионного типа, выполнен в виде многослойного монолитного модуля, обеспечивающего высокую удельную зарядовую чувствительность;
- Вибропреобразователь выполнен по двухпроводной изолированной электрической схеме;
- Корпус вибропреобразователя сварной. В конструкции используются радиационностойкие материалы;
- Кабель вибропреобазователя оканчивается розеткой 2РМ14КПН4Г1В1В или выполняется с высокотемпературным соединителем (до плюс 400 ºС);
- Крепление вибропреобразователя производится при помощи двух винтов М2,5;
- Включен в Госреестр средств измерений РФ под №21351-01.
Технические характеристики:
Параметр |
АВС 059 |
АВС 059-01 |
АВС 059-02 |
Коэффициент преобразования по заряду, пКл/g |
10 |
3,5 |
1,0 |
Диапазон рабочих частот, Гц |
20 … 6000 |
20 … 10000 |
|
Отн. коэффициент поперечного преобразования, не |
5 |
||
Основная погрешность, не более, % |
5 |
||
Диапазон рабочих температур, °С |
-60 … +400 |
-60 … +600 |
|
Верхний предел ускорений вибрация, g |
300 |
500 |
1000 |
Масса (без кабеля), г |
32 … 38 |
