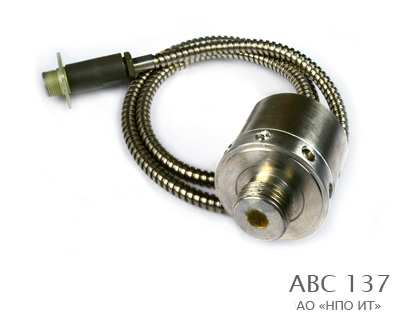

Датчик вибрации АВС 137
Назначение:
Измерение виброускорений в широком диапазоне частот с осуществлением цифровой обработки сигнала и передачи данных по интерфейсу RS-485 в стандартную ПЭВМ.
Имеет две модификации, отличающихся условиями применения.
Исполнение:
-
Чувствительный элемент работает на растяжение-сжатие;
-
Вибропреобразователь имеет аналоговый и цифровой выходные сигналы;
-

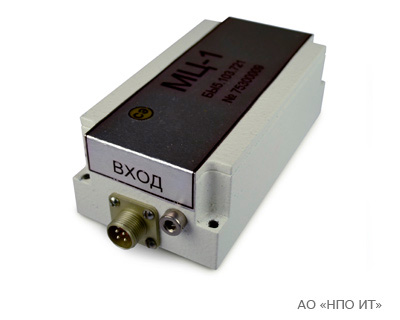

Отличительные особенности вибропреобразователя – возможность цифровой обработки сигнала (ЦОС) с применением функций компенсации нелинейности амплитудной и амплитудно-частотной характеристик и, как следствие, возможность расширения рабочего диапазона частот ЦОС осуществляется в модуле интеллектуальном (ИМ), встроенным в корпус вибропреобразователя (для АВС 137) или вынесенным в отдельный корпус с разъемным соединением (для АВС 137-01);
-
Модификация АВС 137-01 предназначена для работы в жестких условиях (на объектах РКТ и т.п.);
-
Крепление вибропреобразователя АВС 137 осуществляется с помощью хвостовика с резьбой М16х1,5, вибропреобразователя АВС 137-01 – с помощью двух винтов М2,5.
Технические характеристики:
|
Параметр |
АВС 137 |
-01 |
|
Коэффициент преобразования по заряду, пКл/g |
10 |
|
|
Диапазон рабочих частот, Гц |
1 … 5000 |
1 … 15000 |
|
Отн. коэффициент поперечного преобразования, не более, % |
3 |
|
|
Основная погрешность, не более, % |
2 |
|
|
Диапазон рабочих температур, °С |
-50 … +125 |
-50 … +400 |
|
Верхний предел ускорений вибрация, g удар, g |
500 |
1000 |
|
Масса (без кабеля и выносимых модулей), г |
140 |
40 |
