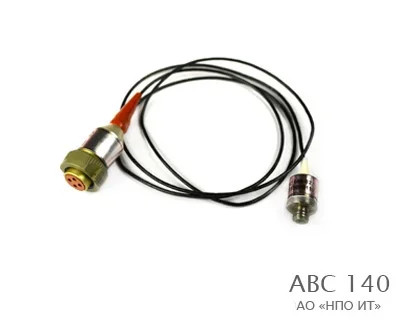

Датчик вибрации АВС 140

Производитель:
Научно-производственное объединение измерительной техники
Подробная информация:

Назначение:

Измерение вибрационных и ударных ускорений в широком диапазоне частот на изделиях РКТ, летательных аппаратах и малогабаритных объектах различного назначения.

Имеет несколько модификаций, образующих унифицированный ряд.

Исполнение:

  • Чувствительный элемент работает на изгиб;

  • Отличительные особенности вибропреобразователя – малые масса и габаритные размеры, а также возможность установки в местах, где затруднен вывод кабеля вибропреобразователя сбоку;

  • Модификация АВС 140-01 предназначена для работы в жестких условиях (на объектах РКТ и т.п.);

  • Согласующее устройство встроено в корпус вибропреобразователя (для АВС 140 и АВС 140-02) или выполняется выносным (для АВС 140-01);

  • Кабель вибропреобразователей АВС 140, АВС 140-02 антивибрационный;

  • В конструкции вибропреобразователя АВС 140-01 применен кабель типа КТМС;

  • Крепление вибропреобразователя осуществляется с помощью резьбового хвостовика или в резьбовое отверстие с помощью резьбы М9 х 0,5 на корпусе вибропреобразователя.

Технические характеристики:

Параметр

АВС 140

- 01

- 02

Коэффициент преобразования по
напряжению, мВ/g

12,5

25,0

Диапазон рабочих частот, Гц

1 … 20000

Отн. коэффициент поперечного
преобразования, не более, %

5

Основная погрешность, не более, %

3

Диапазон рабочих температур, °С

-50 … +120

-50 … +400

-50 … +120

Верхний предел ускорений
вибрация, g
удар, g

2000
5000

1000
2000

Масса (без кабеля), г

3,5

3,0
