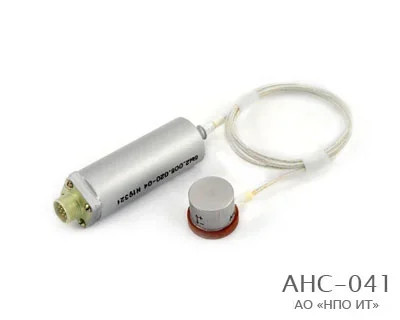

Датчик вибрации АНС 041
Назначение:
Контроль динамических режимов, диагностики узлов, машин, механизмов, проведения вибрационных и ударных испытаний.
Имеет несколько модификаций, образующих унифицированный ряд.
Исполнение:
-
Чувствительный элемент изгибного типа;
-
Вибропреобразователь выполнен по двухпроводной электрической схеме, изолированной от корпуса;
-
Включен в Госреестр средств измерений РФ под №6468-78;
-
Корпус вибропреобразователя изготовлен из сплава Д16 с изолированной посадочной поверхностью;
-
Крепление вибропреобразователя осуществляется с помощью клея холодного отверждения или специальное: на двух винтах с помощью кольца или кронштейна на две посадочные поверхности.
Технические характеристики:
|
АНС 041 |
- 01 |
- 02 |
- 03 |
- 04 |
- 05 |
- 06 |
|
Коэффициент преобразования по |
100 |
5 |
18 |
25 |
50 |
100 |
|
Диапазон рабочих частот, Гц |
1 … 125 |
30 … 8000 |
2 … 2000 |
2 … 1000 |
1 … 250 |
|
|
Отн.коэффициент поперечного преобразования, не более, % |
3 |
|||||
|
Основная погрешность, не более, % |
10 |
|||||
|
Диапазон рабочих температур, °С |
-50 … +200 |
|||||
|
Верхний предел ускорений вибрация, g |
30 |
600 |
300 |
100 |
60 |
30 |
|
Масса (без кабеля), г |
18 |
9 |
11 |
12 |
16 |
18 |
