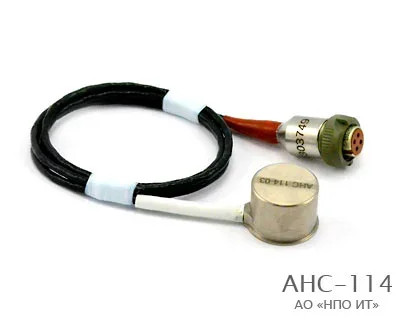

Датчик вибрации АНС 114
Назначение:
Измерение вибрационных ускорений на объектах РКТ, летательных аппаратах, в машиностроении в условиях в условиях интенсивных электромагнитных помех, а также для измерения низкочастотных колебаний сооружений и механизмов.
Имеет несколько модификаций, образующих унифицированный ряд
Исполнение:
- Чувствительный элемент вибропреобразователя – изгибного типа;
- Вибропреобразователь выполнен по дифференциальным механической и электрической схемам;
- Модификации вибропреобразователя АНС 114-09…АНС 114-11 имеют высокую емкость и удельную зарядовую чувствительность в малых габаритах;
- Отличительная особенность вибропреобразователя – высокая помехоустойчивость;
- Корпус вибропреобразователя герметично уплотненный, выполнен из титанового сплава;
- Кабель вибропреобразователя антивибрационный и оканчивается розеткой РС4ТВ;
- Крепление вибропреобразователя клеевое или на двух винтах с помощью кольца или специального кронштейна на две посадочные поверхности;
- Включен в Госреестр средств измерений РФ под №24034-02.
Технические характеристики:
|
Параметр |
АНС 114/-01/-02/-03/-04/-06/-07/-08/- |
|
Коэффициент преобразования по заряду, мВ/g |
36 … 8000 |
|
Диапазон рабочих частот, Гц |
0,5 … 2500 |
|
Отн. коэффициент поперечного преобразования, не |
3 |
|
Основная погрешность, не более, % |
5 |
|
Диапазон рабочих температур, °С |
-50 … +150 |
|
Верхний предел ускорений вибрация, g |
3 … 600 |
|
Масса (без кабеля), г |
11 … 53 |
