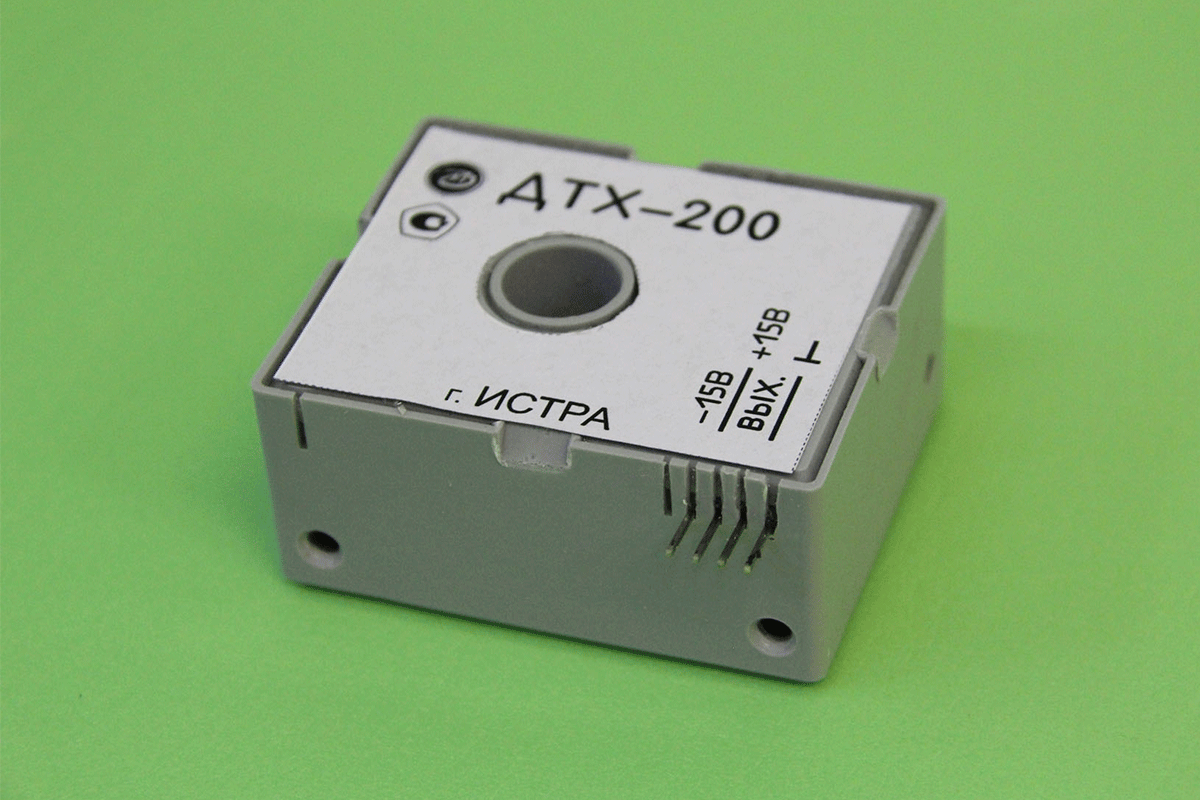

Датчик измерения тока ДТХ-200
Назначение:
Датчик предназначен для стационарных бесконтактных измерений (без разрыва токовой цепи) постоянного, переменного и импульсного токов в диапазоне до 200А.
Особенности:
- Гальваническая развязка;
- Возможность измерения постоянных и переменных токов;
- Магнитопровод не насыщен;
- Минимальные энергопотребление и масса;
- Минимальные габариты;
- Возможность монтажа на печатную плату.
|
Диапазон измеряемых токов, А |
0...200 |
|
Допустимая перегрузка по измеряемому току, разы |
1,5 |
|
Диапазон рабочих температур,°С |
-20...+80 |
|
Основная приведенная погрешность, не более, % |
1 |
|
Нелинейность выходной характеристики, не более, % |
0,1 |
|
Выходной сигнал при номинальном измеряемом токе, мА (по требованию заказчика возможно изготовление датчиков со стандартным токовым выходом 4/20 мА) |
50 |
|
Коэффициент передачи |
1:4000 |
|
Полоса пропускания, Гц |
0-50000 |
|
Источник питания, В |
±15 (±5%) |
|
Диаметр отверстия под токовую шину, мм |
12 |
