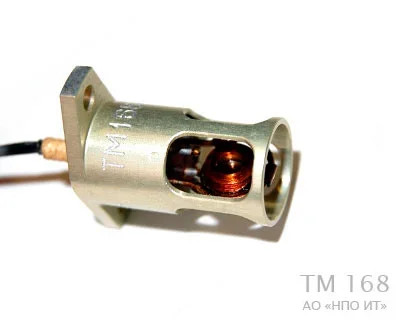

Датчик температуры ТМ 168

Производитель:

Научно-производственное объединение измерительной техники

Подробнее о предприятии

Подробная информация:

Назначение:
Измерение температуры спокойных неагрессивных токонепроводящих жидкостей и газов.

Исполнение:

Чувствительный элемент термометра – медный провод, намотанный бифилярно в виде плоской таблетки;
Термометр крепится на изделии при помощи двух винтов М3х0,5.

Технические характеристики:

Параметр	М 168 ТМ 168.01	- 01 - 01.01	- 02 - 02.01	- 03 - 03.01	- 04 - 04.01
Диапазон измерения, °С	-196 … +200
Сопротивление, при 0°С, Ом	23 ± 0,3	30 ± 0,3	53 ± 0,3	60 ± 0,9	100 ± 0,9
Температурный коэффициент сопротивления, 1/град	0,00428
Погрешность измерений, °С	0,5 … 1,0
Показатель термической инерции, не более, с	6
Назначенный ресурс: - в диапазоне температур от -150 до +120 °С без вибронагрузки свыше 20 м/с2 при 40…60 Гц, ч - в диапазоне температур от -196 до +70 °С с вибронагрузкой, мин - в диапазоне температур от -196 до +200 °С с вибронагрузкой, мин	130 000 40 20
Сопротивление изоляции в нормальных условиях, не менее, МОм	20
Соединитель (разъём): ТМ 168, 168-01, 168-02, 168-03, 168-04 ТМ 168.01, 168-01.01, 168-02.01, 168-03.01, 168-04.01	Свободные концы вилка РС4ТВ АВ0.0364.047 ТУ
Схема подсоединения	Трехпроводная
Габаритные размеры, мм	Ø 15х37 (по фланцу – Ø 28)
Длина кабеля, мм	500 ± 10
Масса, не более, г ТМ 168, 168-01, 168-02, 168-03, 168-04 ТМ 168.01, 168-01.01, 168-02.01, 168-03.01, 168-04.01	20 150
