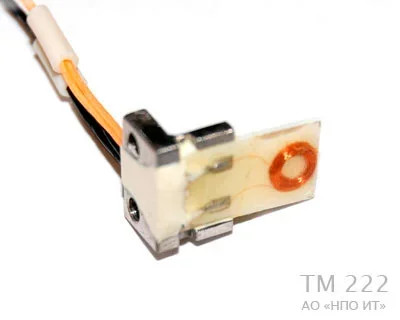

Датчик температуры ТМ 222
Прецизионные узкодиапазонные измерения температуры нейтральных газовых сред.
Исполнение:
- Чувствительный элемент термометра – медная проволока ВЭТВ-Р-0,032, намотанная в виде плоской спирали и закрепленная на пластине из ситалла;
- Термометр устанавливается на изделии на кронштейне длиной не менее 103 мм при помощи двух винтов через крепежные отверстия диаметром 1,6 мм.
Технические характеристики:
|
Параметр |
ТМ 222 |
ТМ 222-01 |
|
Диапазон измерения, °С |
0 … +50 |
+15 … +25 |
|
Сопротивление, при 0°С, Ом |
100 ± 0,45 |
200 ± 0,8 |
|
Температурный коэффициент сопротивления, |
0,00428 |
|
|
Погрешность, °С |
0,1 |
|
|
Назначенный ресурс: |
18 000 |
|
|
Сопротивление изоляции в нормальных условиях, не менее, МОм |
20 |
|
|
Соединитель (разъём) |
Свободные концы, провод МС 16-13 1х0,03 |
|
|
Схема подсоединения |
Четырехпроводная |
|
|
Габаритные размеры, мм |
12 х 8 х 6 |
|
|
Длина кабеля, мм |
145 ± 3 |
|
|
Масса, не более, г |
1,5 |
|
