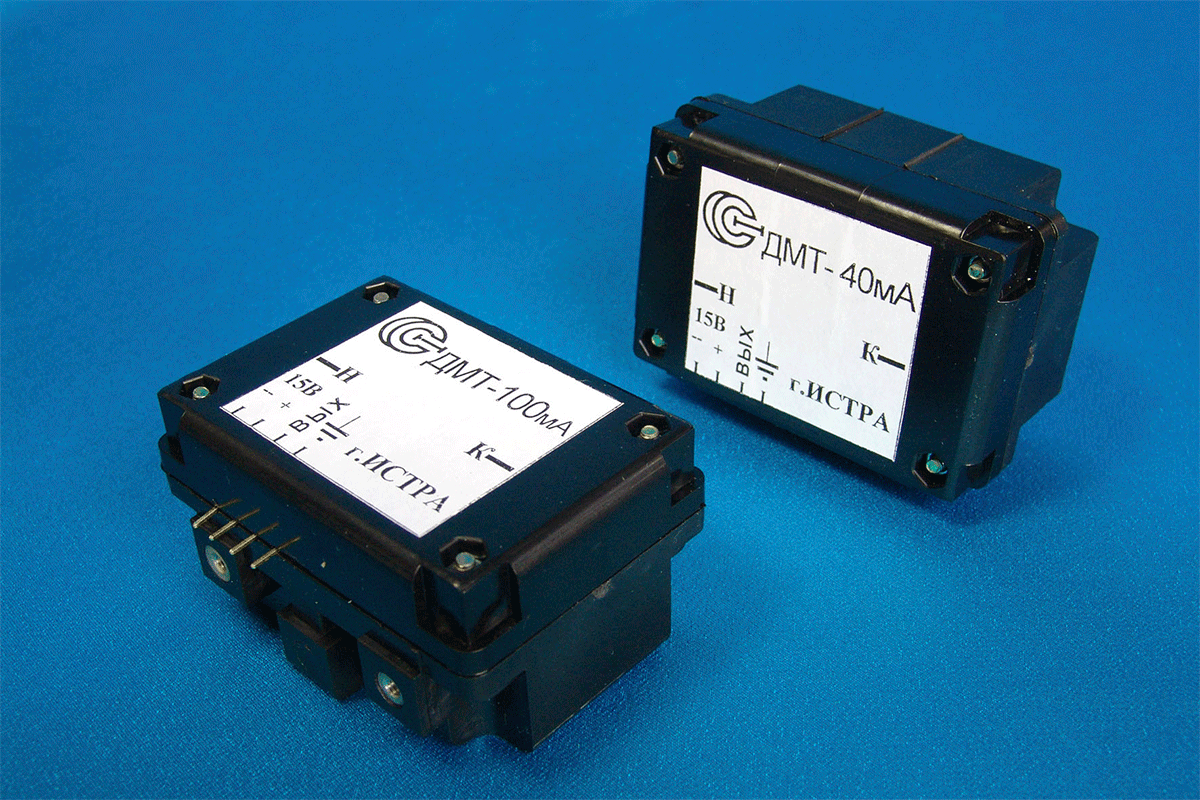

Датчики измерения малых токов ДМТ 10мА, 20мА, 40мА, 100мА, 400мА
Назначение:
Датчики предназначены для стационарных бесконтактных измерений (c разрыва токовой цепи) постоянного, переменного и импульсного токов в диапазоне от до 10 мА, 20 мА, 40 мА, 100 мА, 400 мА.
Особенности:- Гальваническая развязка силовых цепей и цепей контроля;
- Возможность монтажа на печатную плату;
- Минимальные габариты.
|
Характеристика |
ДМТ 10мА |
ДМТ 20мА |
ДМТ 40мА |
ДМТ 100мА |
ДМТ 400мА |
|
Диапазон измеряемых токов, А |
0...0,01 |
0...0,02 |
0...0,04 |
0...0,1 |
0...0,4 |
|
Выходной сигнал при номинальном измеряемом токе, мА (по требованию заказчика возможно изготовление датчиков со стандартным токовым выходом 4/20 мА или TRUE-RMS) |
40 |
80 |
10 |
25 |
20 |
|
Допустимая перегрузка по измеряемому току, разы |
1,5 |
||||
|
Основная приведенная погрешность, не более, % |
1 |
||||
|
Диапазон рабочих температур,°С |
-20...+70 |
||||
|
Полоса пропускания, Гц |
0-4000 |
||||
|
Напряжение питания, В |
±15 (±5 %) |
||||
|
Диаметр отверстия под токовую шину, мм |
В разрыв цепи |
||||
|
Габаритные размеры, мм |
73,5х52,5х39 |
||||
|
Масса, г |
100 |
||||
