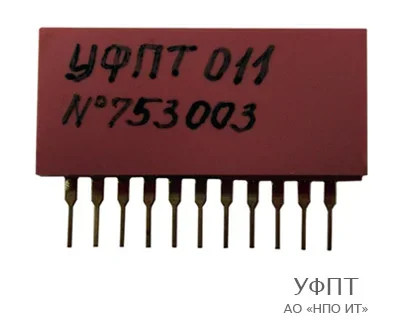

Детектор тока бесконтактный УФПТ011
Бесконтактный контроль целостности электрических цепей РЭА.
Исполнение:
Принцип действия датчика основан на использовании чувствительности магниторезисторов из тонкой пленки ферромагнетика, к магнитному полю, возникающему вокруг проводника с током.
Особенности:
-
Датчик содержит токовую шину, которая должна быть включена последовательно в контролируемую электрическую цепь;
-
Токовая шина выполнена в виде плоской катушки, рабочие полоски которой расположены над магниторезисторами и изолированы от них слоем диэлектрика;
-
Токовая шина и выходная электрическая цепь датчика тока УФПТ001 гальванически не связанны с его измерительной схемой;
-
Датчик представляет собой микросборку, помещенную в металлокерамический корпус для изделий микроэлектроники производства ОАО «Завод Марс» (г. Торжок).
Технические характеристики:
| Диапазон измерения контролируемого тока, мА | 0 ... 300 |
| Напряжение питания, В | 9 |
| Выходной сигнал, В | Логические «0» и «1» |
|
Диапазон изменения контролируемого тока, соответствующий логическому «0», мА |
0 ... 5 |
|
Диапазон изменения контролируемого тока, соответствующий логической «1», мА |
10 ... 300 |
| Падение напряжения на входной электрической цепи, менее, В | 0,6 |
| Падение напряжения на выходной электрической цепи, менее, В | 0,75 |
| Диапазон рабочих температур, °С | -10 ... +50 |
| Габаритные размеры, мм | 30,5 х 17,9 х 5,3 |
| Масса, менее, г | 7 |
