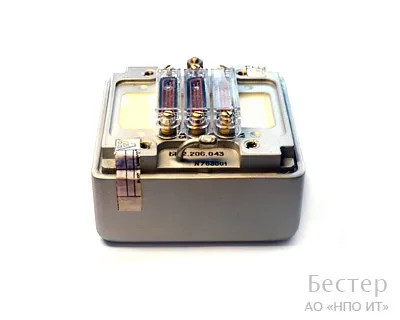

Измерительный преобразователь «ФОТОН»

Назначение:
Преобразование информации, поступающей с теплоприёмника суммарного теплового потока ФОА 020 или ФОА 036 в нормализованный аналоговый сигнал, пригодный для приёма системой регистрации.
Исполнение:

• ИП изготовлены в микроэлектронном исполнении в виде функционально законченного блока;
• Имеют 2 канала преобразования: канал измерения сопротивления с диапазоном входных сопротивлений от 130 до 600 Ом и канал измерения напряжения с диапазоном входных напряжений от 0 до 108 мВ;
• Канал измерения напряжения обеспечивает автоматическое разбиение диапазона измерения на 4 поддиапазона с адаптивно изменяющимся коэффициентом усиления;
• ИП обеспечивает подачу на нагреватель теплоприемника постоянного напряжения с величиной силы тока до 100 мА;
• ИП обеспечивает необходимую точность измерений при расстоянии от теплоприемника до ИП до 15 метров и передачу результатов измерений на средства регистрации (по кабелю) на расстояние до 500 метров;
• Выходной сигнал ИП по каналу измерения напряжения представляет собой информацию о номере поддиапазона в виде параллельного двоичного кода (логический «0» 0…0,3 В, логическая «1» – 4,5…5,5 В) и напряжение от 0 до 6 В в зависимости от величины входного сигнала в пределах поддиапазона;
• По каналу измерения сопротивления – напряжение от 0 до 6 В.;
• Погрешность измерения напряжения не превышает ± 0,3 мВ (по входу), измерения сопротивления – ± 2,0 Ом.;
• ИП устанавливается на изделии на специальный кронштейн при помощи 4-х винтов М4-7g.

Технические характеристики:

Диапазон входных сигналов: по каналу сопротивления, Ом по каналу напряжений, мВ	130 ÷ 600 0 ÷ 108
Автоматическое разбиение диапазона измерения по каналу напряжения, мВ 1-й поддиапазон 2-й поддиапазон 3-й поддиапазон 4-й поддиапазон	0 ÷ 4 (± 0,2) 4 (± 0,2) ÷ 12 (± 0,4) 12 (± 0,4) ÷ 36 (± 0,8) 36 (± 0,8) ÷ 108
Напряжение питания, В	27
Ток потребления, не более, мА	60
Выходные аналоговые сигналы, В	0 ÷ 6
Уровень логического «0»/ логической «1», В	(0 ÷ 0,3)/ (4,5 ÷ 5,5)
Максимальная длина кабеля до теплоприемника, м, до	15
