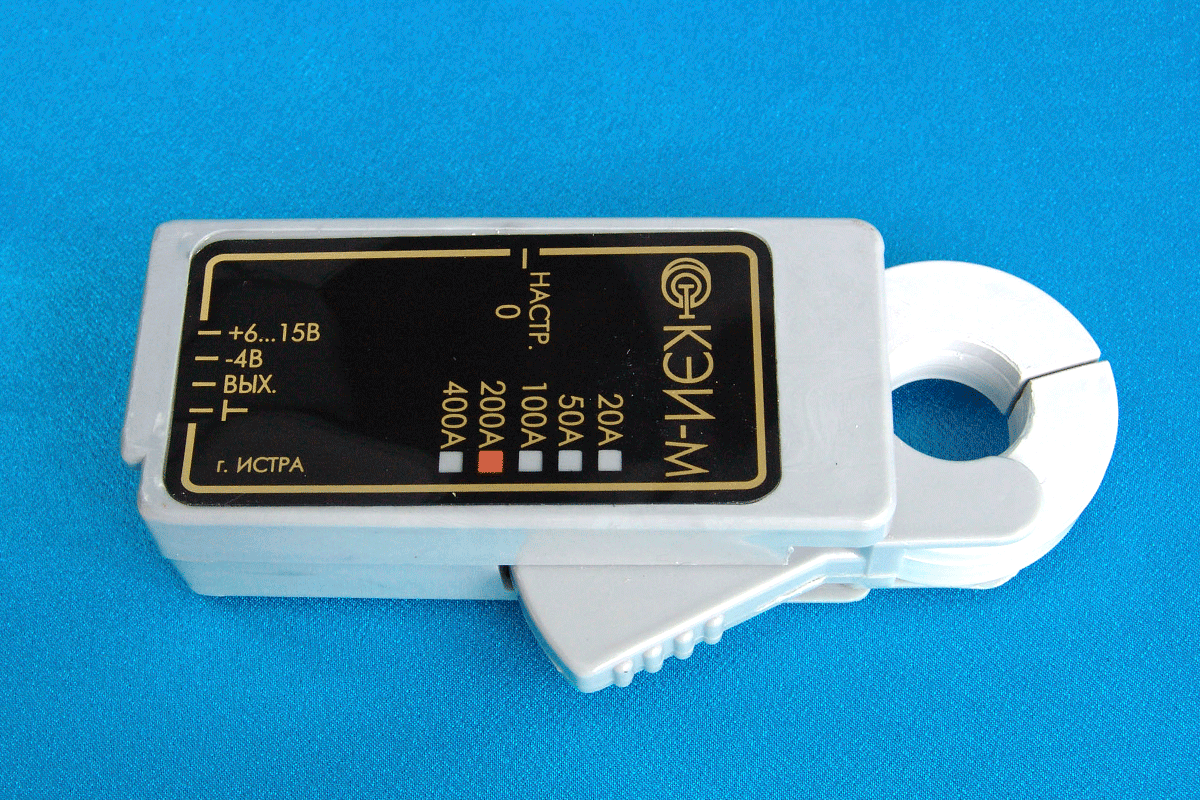

Клещи пробники электроизмерительные КЭИ-м
Подробная информация:
Назначение:
Клещи пробники предназначены для стационарных бесконтактных измерений (без разрыва токовой цепи) постоянного, переменного и импульсного токов в диапазоне до 20, 50А, 100А, 200А, 400А. Клещи пробники изготавливаются в виде небольших прищепок. На выходе клещей пробников сформирован сигнал по напряжению 1В, повторяющий форму исследуемого тока.
Особенности:
- Клещи - адаптер КЭИ-м подключаются к внешнему источнику питания;
- Для измерения тока, протекающего по проводу (силовая шина), клещи -адаптер надевают на этот провод по принципу обычной прищепки , а сигнал с выхода клещей подается на любое регистрирующие устройство или контролирующий прибор;
- Клещи - адаптер работоспособны при температуре окружающей среды от 0 до 70°С;
- Форма сигнала на выходе клещей соответствует форме измеряемого тока. Полярность выходного сигнала определяется направлением протекания измеряемого тока.
Параметр | Значение | ||||
Номинальный измеряемый ток, А | 20 | 50 | 100 | 200 | 400 |
Максимальный измеряемый ток, А | 40 | 100 | 200 | 400 | 600 |
Выходное напряжение при номинальном токе, В | 1 | ||||
Основная приведенная погрешность, % | 3 | ||||
Линейность не более, % | 1 | ||||
Неравномерность АЧХ, в диапазоне частот 0-10 кГц, не более, % | 2 | ||||
Температурный дрейф выходного напряжения, не более, %/°С | ± 0,01 | ||||
Диаметр отверстия под токовую шину, мм | 14 | ||||
Масса датчика, не более, кг | 0,11 | ||||
Габариты, мм | 130х60х30 |
