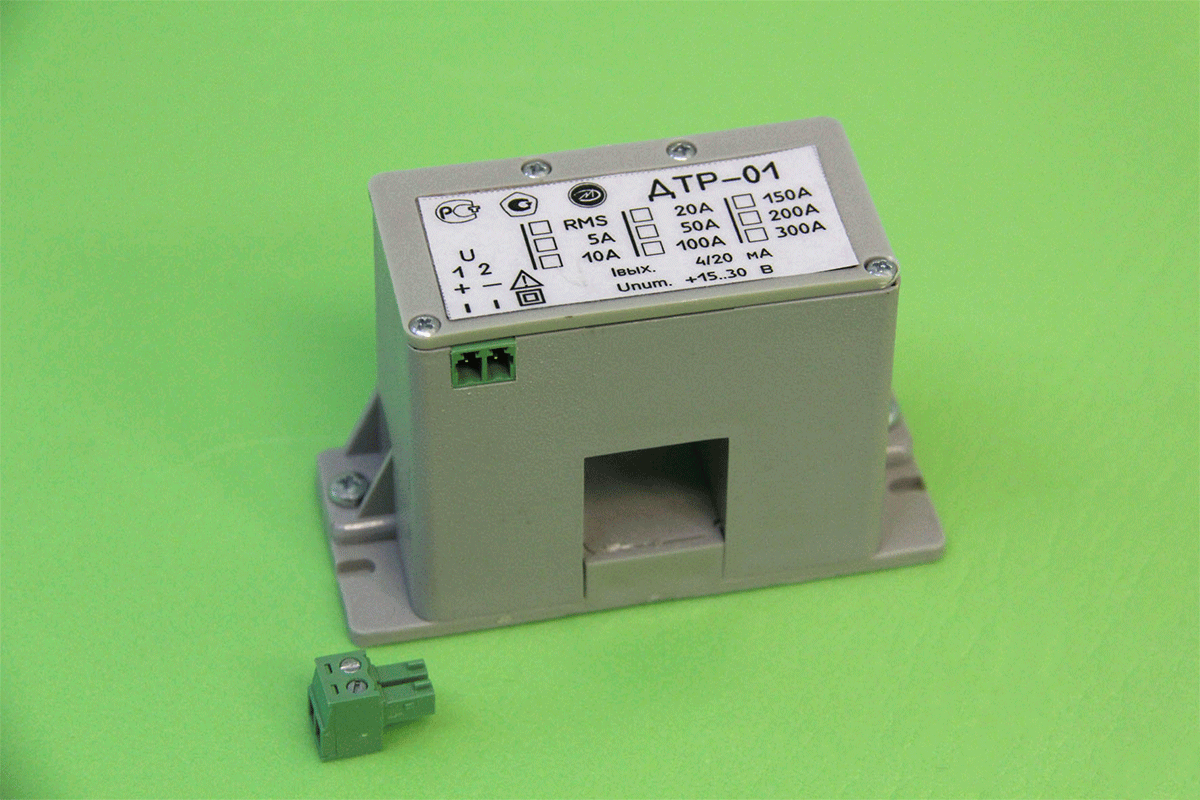

Преобразователи переменного тока ДТР-01 5А, 10А, 20А, 50А, 100А, 150А 200А, 300А

Производитель:

Научно-исследовательский институт электромеханики

Подробная информация:

Назначение:

Преобразователи разъемные предназначены для стационарных бесконтактных измерений (без разрыва токовой цепи) переменного тока в диапазоне до 5А,10А, 20А, 50А, 100А, 150А 200А, 300А. Преобразователи изготавливаются в виде автономного модуля. На выходе преобразователя сформирован стандартный сигнал 4/20 мА.

Особенности:

Гальваническая развязка;
Возможность монтажа на токовую шину без остановки производства
Минимальные электропотребление и масса;
Магнитопровод ненасыщен;
Возможность крепления на DIN-рейку.

Технические характеристики:

Характеристика	ДТР-01 (5А, 10А, 20А, 50А)	ДТР-01 (100А, 150А, 200А, 300А)
Диапазон измеряемых токов, А	0...5; 0...10; 0...20; 0...50	0...100; 0...150; 0...200; 0...300
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	-20 … +80
Основная приведенная погрешность, не более, %	1,5
Нелинейность выходной характеристики, не более, %	0,1
Выходной сигнал при номинальном измеряемом токе, мА	4/20
Коэффициент передачи	1:4000
Полоса пропускания, Гц	50
Источник питания, В	+8 … + 30
Диаметр отверстия под токовую шину, мм	Прямоугольное отв. 19х19
