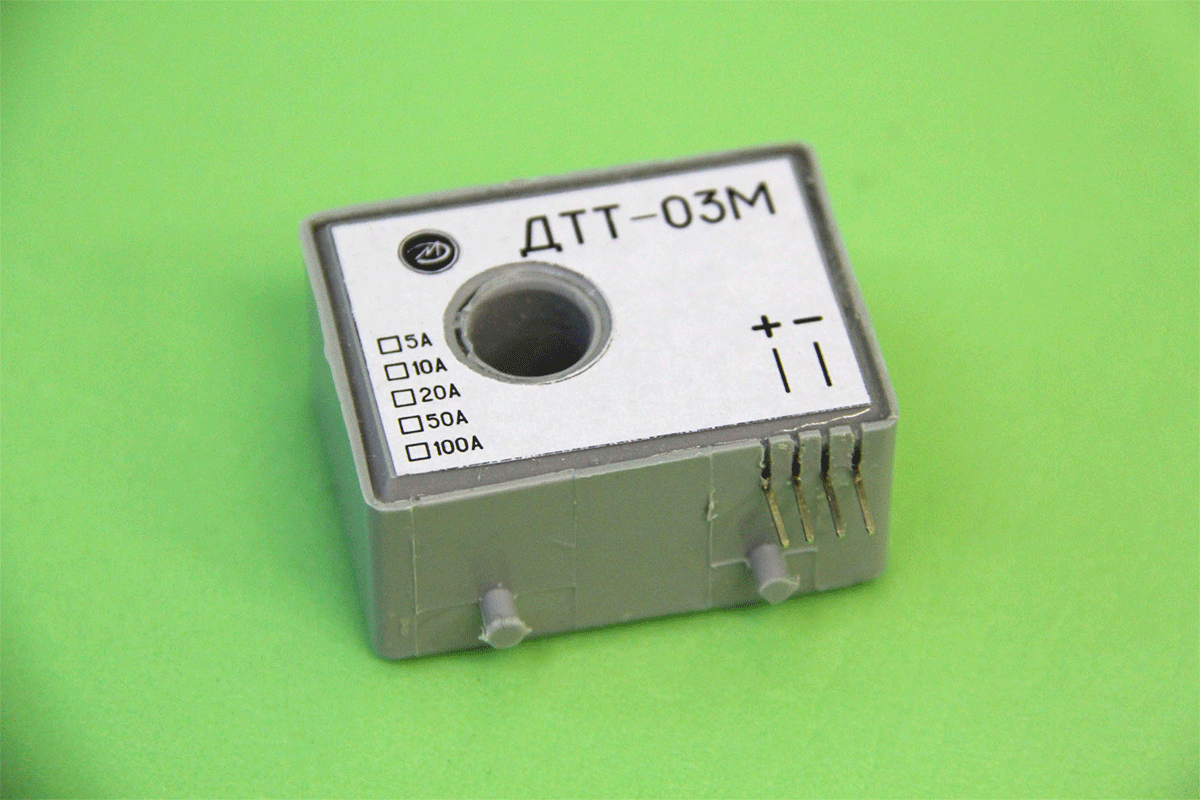

Преобразователи переменного тока ДТТ-03М 5А, 10А, 20А, 50А, 100А, 200А, 300А
Назначение:
Преобразователи предназначены для стационарных бесконтактных измерений (без разрыва токовой цепи) переменного тока в диапазоне от до 5А, 10А, 20А, 50А, 100А, 200А, 300А.
Особенности:
-
Гальваническая развязка;
-
Минимальные габариты и масса;
-
Возможность монтажа на печатную плату;
-
Минимальное электропотребление;
-
Широкий диапазон питающего напряжения;
-
Работа с однополярным питанием;
-
Стандартный токовый выход;
-
Возможность крепления на DIN-рейку.
|
Параметр |
Значение |
|||||||
|
ДТТ-03М (5А) |
ДТТ-03М (10А) |
ДТТ-03М (20А) |
ДТТ-03М (50А) |
ДТТ-03М (100А) |
ДТТ-03М (150А) |
ДТТ-03М (200А) |
ДТТ-03М (300А) |
|
|
Диапазон измеряемых токов, А |
0...5 |
0...10 |
0...20 |
0...50 |
0...100 |
0...150 |
0...200 |
0...300 |
|
АЧХ в пределах 2%, Гц |
Не хуже 50-400 |
|||||||
|
Выходной ток при нулевом входном токе, мА |
3,98 - 4,15 |
|||||||
|
Выходной ток при номинальном входном токе, мА |
20 |
|||||||
|
Пределы допустимой привиденной основной погрешности на частоте 50 Гц, % |
0,5 |
|||||||
|
Напряжение питания, В |
10...30 В |
|||||||
|
Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В |
5000 |
|||||||
|
Диаметр отверстия под токовую шину, мм |
10 |
|||||||
|
Выходной сигнал датчика, мА |
4/20 |
|||||||
|
Сопротивление изоляции в рабочих условиях не менее, МОм |
20 |
|||||||
|
Габаритные размеры, мм |
44 х 33 х 22 |
|||||||
|
Масса, г |
100 |
|||||||
