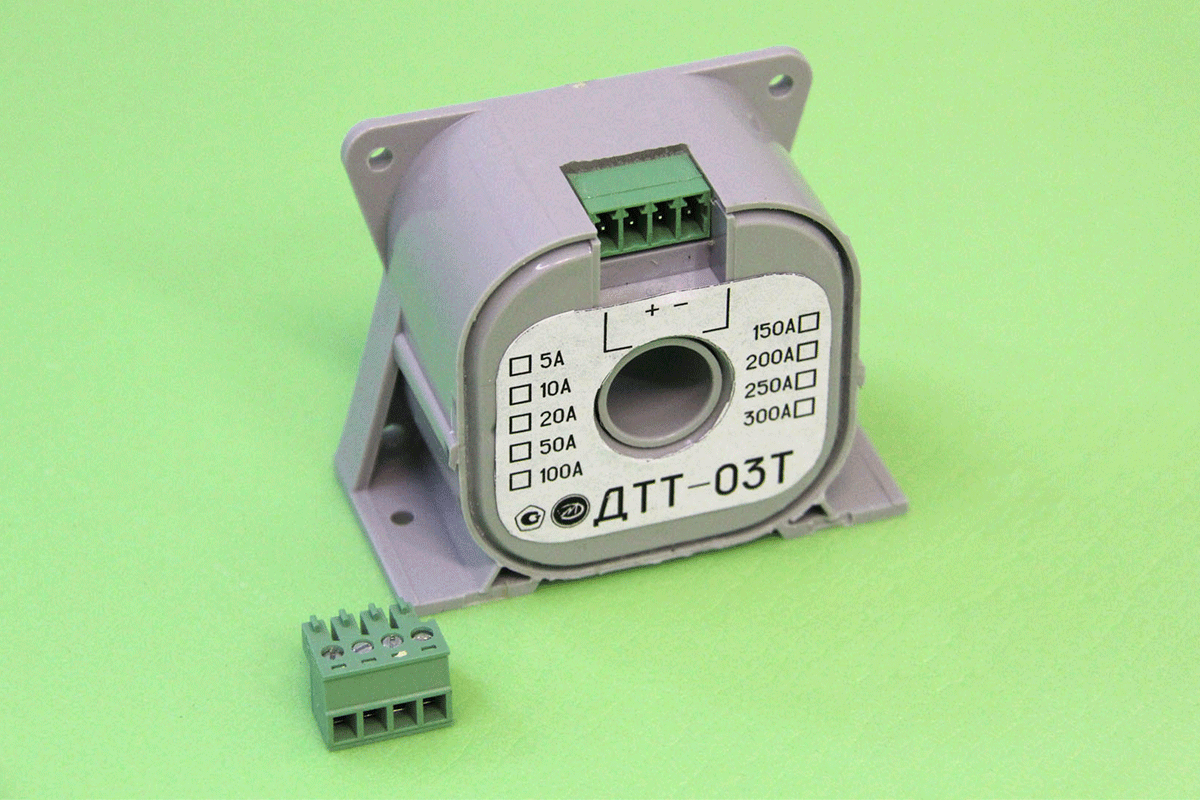

Преобразователи переменного тока ДТТ-03Т 5А, 10А, 20А, 50А, 100А, 200А, 300А
Назначение:
Преобразователи предназначены для стационарных бесконтактных измерений (без разрыва токовой цепи) переменного тока 50Гц в диапазоне от до 5А, 10А, 20А, 50А, 100А, 200А, 300А.
Особенности:
-
Гальваническая развязка;
-
Минимальные габариты и масса;
-
Возможность монтажа на печатную плату;
-
Минимальное электропотребление;
-
Широкий диапазон питающего напряжения;
-
Работа с однополярным питанием;
-
Стандартный токовый выход;
-
Возможность крепления на DIN-рейку.
Технические характеристики:
|
Параметр |
Значение |
|||||||
|
ДТТ-03Т (5А) |
ДТТ-03Т (10А) |
ДТТ-03Т (20А) |
ДТТ-03Т (50А) |
ДТТ-03Т (100А) |
ДТТ-03Т (150А) |
ДТТ-03Т (200А) |
ДТТ-03Т (300А) |
|
|
Диапазон измеряемых токов, А |
0...5 |
0...10 |
0...20 |
0...50 |
0...100 |
0...150 |
0...200 |
0...300 |
|
АЧХ в пределах 2%, Гц |
Не хуже 50-400 |
|||||||
|
Выходной ток при нулевом входном токе, мА |
3,98-4,15 |
|||||||
|
Выходной ток при номинальном входном токе, мА |
20 |
|||||||
|
Допустимая перегрузка по измеряемому току, разы |
1,5 |
|||||||
|
Диапазон рабочих температур,°С |
- 10 … 80 (- 40 … 80) |
|||||||
|
Основная погрешность измерения для частоты 50 Гц не более,% |
0,5 |
|||||||
|
Нелинейность выходной характеристики, не более, % |
0,2 |
|||||||
|
Полоса пропускания, Гц |
30-20000 |
|||||||
|
Номинальный выходной сигнал, В (мА) |
(4/20) |
|||||||
|
Источник питания, В |
+15 … +30 |
|||||||
|
Ток потребления, мА |
7/24 |
|||||||
|
Диаметр отверстия под токовую шину, мм |
14 |
|||||||
|
Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В |
5000 |
|||||||
|
Сопротивлдение изоляции в рабочих условиях не менее, МОм |
20 |
|||||||
|
Габаритные размеры, мм |
70х55х34 |
|||||||
|
Масса, г |
Не более 200 |
|||||||
