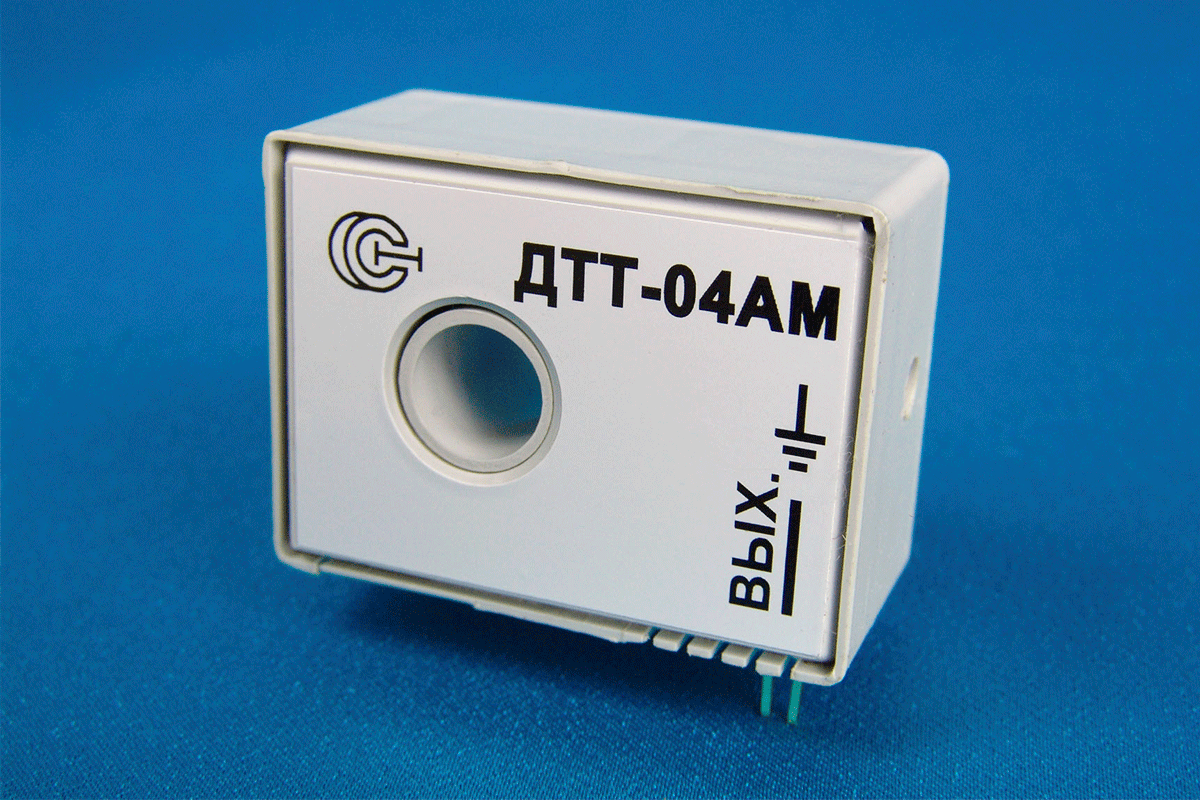

Преобразователи переменного тока ДТТ-04АМ 1А, 5А, 10А, 20А, 50А, 100А
Назначение:
Преобразователи предназначены для стационарных бесконтактных измерений (без разрыва токовой цепи) переменного тока 50Гц в диапазоне о до 1А, 5А, 10А, 20А, 50А, 100А.
Особенности:
- Гальваническая развязка;
- Минимальные габариты и масса;
- Возможность монтажа на печатную плату;
- Минимальное электропотребление;
- Широкий диапазон питающего напряжения.
Технические характеристики:
|
Диапазон измеряемых токов, А |
0...1; 0...5; 0...10; 0...20; 0...50; 0...100 |
|
Номинальный выходной сигнал, В(мА) |
~ 2 |
|
Основная погрешность измерения для частоты 50 Гц не более,% |
0,5 |
|
Нелинейность выходной характеристики, не более, % |
0,2 |
|
Полоса пропускания, Гц |
20-5000 |
|
Допустимая перегрузка по измеряемому току, разы |
1,5 |
|
Ток потребления, мА |
5 |
|
Порог срабатывания, мА |
- |
|
Диапазон рабочих температур,°С |
-10...+80 (-40 … +80) |
|
Диаметр отверстия под токовую шину, мм |
10 |
|
Габаритные размеры, мм |
44х33х22 |
|
Масса, г |
70 |
