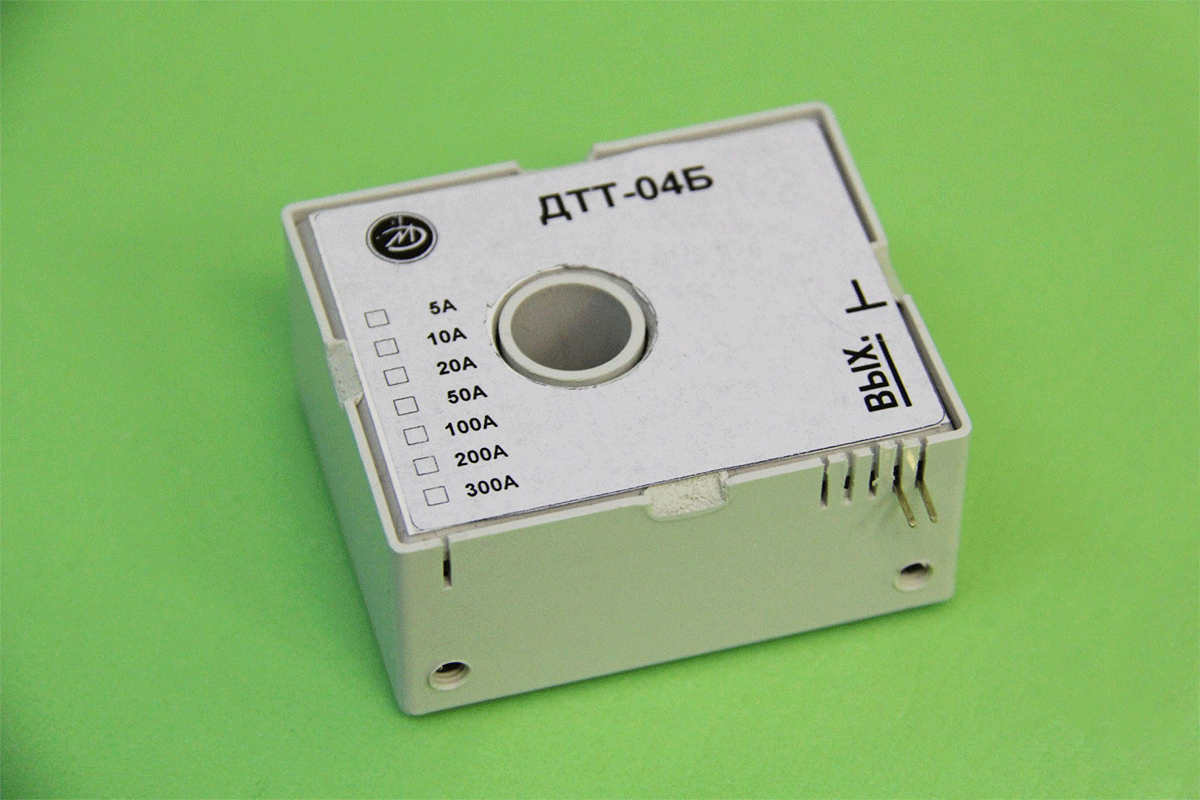

Преобразователи переменного тока ДТТ-04Б 1А, 5А, 10А, 20А, 50А, 100А
Назначение:
Преобразователи предназначены для стационарных бесконтактных измерений (без разрыва токовой цепи) переменного тока 50Гц в диапазоне о до 1А, 5А, 10А, 20А, 50А, 100А.
Особенности:
-
Гальваническая развязка;
-
Минимальные габариты и масса;
-
Возможность монтажа на печатную плату;
-
Минимальное электропотребление;
-
Широкий диапазон питающего напряжения.
Технические характеристики:
|
Параметр |
Значение |
||||||
|
ДТТ-04Б (5А) |
ДТТ-04Б (10А) |
ДТТ-04Б (20А) |
ДТТ-04Б (50А) |
ДТТ-04Б (100А) |
ДТТ-04Б (200А) |
ДТТ-04Б (300А) |
|
|
Диапазон измеряемых токов / контролируемых токов, А |
0...5 |
0...10 |
0...20 |
0...50 |
0...100 |
0...200 |
0...300 |
|
АЧХ в пределах 2 %, Гц |
Не хуже 20-5000 |
||||||
|
Напряжение питания, В |
Отсутствует |
||||||
|
Номинальный выходной сигнал, В (мА) |
~ 2 |
||||||
|
Основная погрешность измерения для частоты 50 Гц не более,% |
0,5 |
||||||
|
Нелинейность выходной характеристики, не более, % |
0,2 |
||||||
|
Полоса пропускания, Гц |
20-5000 |
||||||
|
Допустимая перегрузка по измеряемому току, разы |
1,5 |
||||||
|
Ток потребления, мА |
5 |
||||||
|
Электрическая прочность изоляции на переменном токе 50 Гц / 1 мин, В |
6000 |
||||||
|
Сопротивление изоляции в рабочих условиях не менее, МОм |
20 |
||||||
|
Диапазон рабочих температур, °С |
-10...+80 (-40...+80) |
||||||
|
Диаметр отверстия под токовую шину, мм |
12 |
||||||
|
Габаритные размеры, мм |
58 х 48 х 30 |
||||||
|
Масса, г |
70 |
||||||
