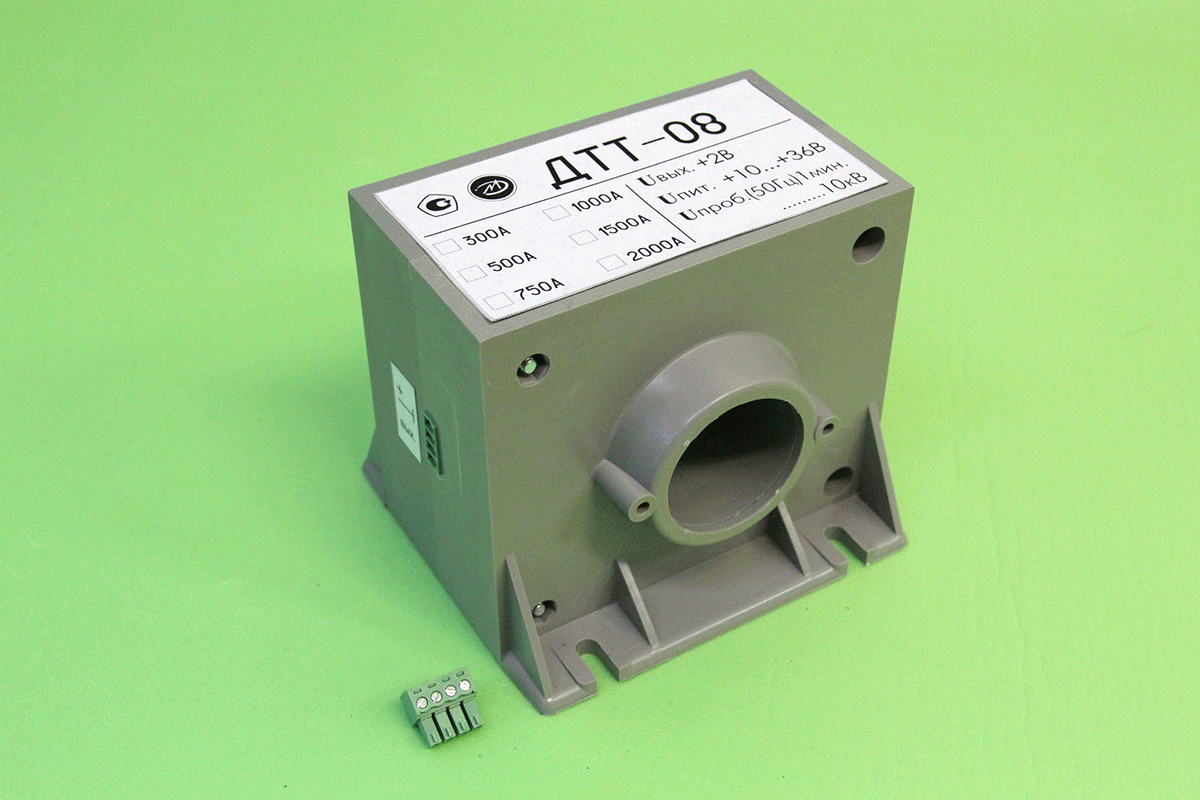

Преобразователи переменного тока ДТТ-08 300А, 500А, 750А, 1000А, 1500А, 2000А
Назначение:
Преобразователи предназначены для стационарных бесконтактных измерений (без разрыва токовой цепи) переменного тока 50Гц в диапазоне до 300А, 500А, 750А, 1000А, 1500А, 2000А.
Особенности:
-
Гальваническая развязка;
-
Однополярное питание;
-
Минимальное электропотребление;
- Широкий диапазон питающего напряжения.
Технические характеристики:
|
Характеристика |
ДТТ-08 (300А, 500А, 750А, 1000А) |
ДТТ-08 (1500А, 2000А) |
ДТТ-09 (300А, 500А, 750А) |
ДТТ-09 (1000А, 1500А, 2000А) |
|
Диапазон измеряемых токов, А |
0...300; 0...500; 0...750; 0...1000 |
0...1500; 0...2000 |
0...300; 0...500; 0...750 |
0...1000; 0...1500; 0...2000 |
|
Номинальный выходной сигнал, В(мА) |
+2 |
(4/20) |
||
|
Основная погрешность измерения для частоты 50 Гц не более,% |
0,5 |
|||
|
Полоса пропускания, Гц |
20-5000 |
|||
|
Диапазон рабочих температур,°С |
-40...+80 |
|||
|
Источник питания, В |
+15...+30 |
|||
|
Диаметр отверстия под токовую шину, мм |
40 |
|||
|
Габаритные размеры, мм |
120х110х106 |
|||
|
Масса, г |
700 |
|||
