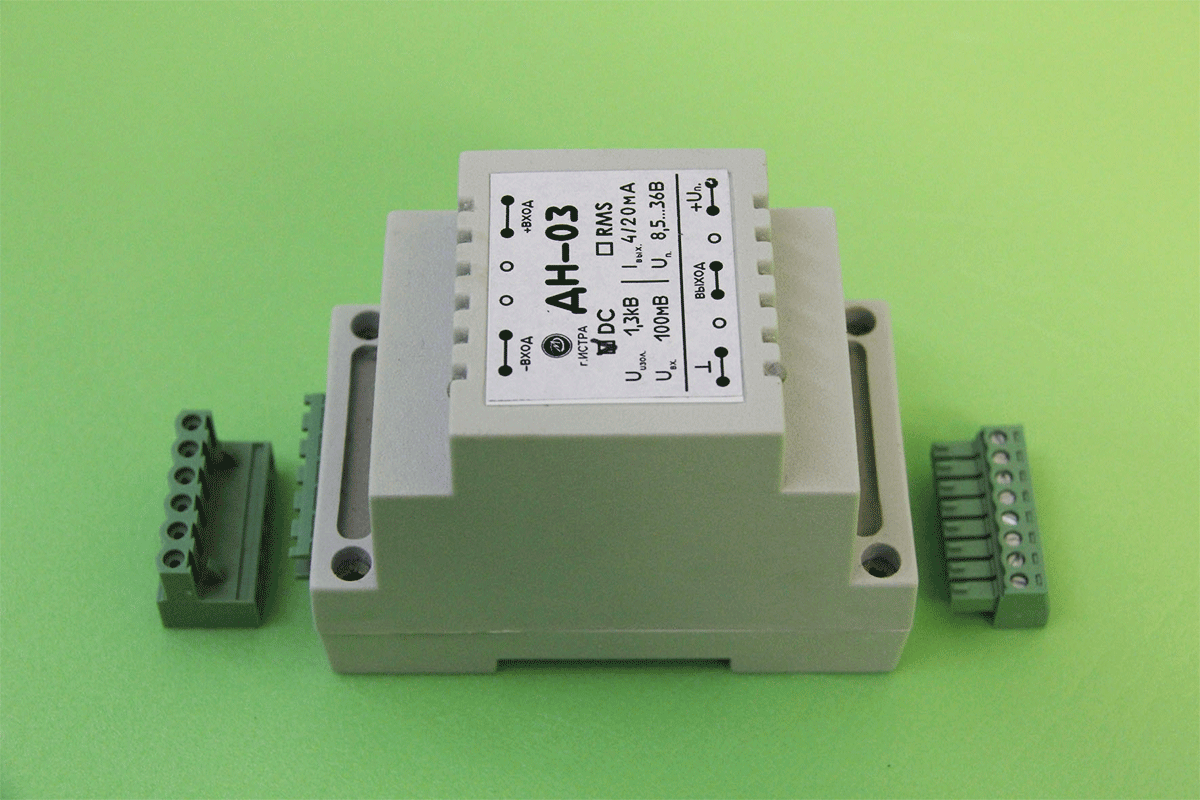

Преобразователь измереный напряжения ДН-03DC, ДН-03RMS
Назначение:
Датчики предназначены для стационарных измерений постоянного, переменного и импульсного напряжения в диапазоне от 100 мВ. Датчики изготавливаются в виде небольшого автономного модуля.
Особенности:
-
Гальваническая развязка силовых цепей и цепей контроля;
-
Крепление на DIN-рейку;
- Минимальные габариты.
Технические характеристики:
|
Параметр |
ДН-03DC |
ДН-03 RMS |
|
Номинальный диапазон измеряемого напряжения, мВ |
100 |
|
|
Максимальный диапазон измеряемого напряжения, В |
0,1 |
|
|
Допустимая перегрузка по входу , В |
50 |
|
|
Входное сопротивление , кОм |
20 |
|
|
Диапазон рабочих температур, °С |
0…70 (-40…70) |
0…70 |
|
*Основная приведенная погрешность измерения, %, не более |
0,3 |
0,5 |
|
Дополнительная температурная погрешность, %, не более |
0,3 |
|
|
Неравномерность АЧХ, в диапазоне частот 0-10 кГц, % |
1 |
|
|
Начальный выходной ток, мА |
4±0,1 |
|
|
Номинальный выходной ток, мА |
20 |
|
|
Максимальный выходной ток, мА |
28 |
|
|
Постоянная времени, с |
- |
0,1 |
|
Пробивное напряжение между входом-выходом, кВ |
1,3 |
|
|
Напряжение питания, В |
8,5…36 |
|
|
Максимальная мощность потребления, мВт |
600 |
|
|
Минимальное сопротивление нагрузки, Ом |
0 |
|
|
Габаритные размеры, не более, мм |
95х54х65 |
|
|
Масса., не более, г |
150 |
|
