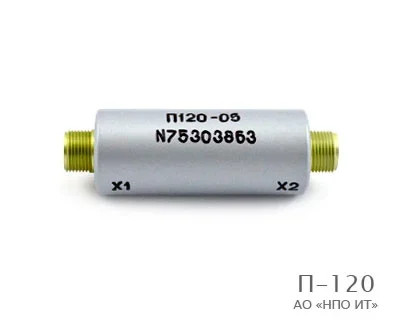

Преобразователь сигналов П120

Назначение:

Согласование выходного сопротивления вибропреобразователя с входным сопротивлением вторичной аппаратуры, а также усиления относительно малого по мощности выходного сигнала вибропреобразователя до необходимой для вторичной аппаратуры величины. Имеет несколько модификаций, образующих унифицированный ряд.
Исполнение:

• Преобразователь представляет собой активный RC-фильтр с эмиттерным повторителем и обладает линейной зависимостью между входным и выходным напряжением;

• Питание преобразователя осуществляется от двух источников +12,6 В и -12,6 В соответственно. Корпус выполнен из сплава Д16.

Особенности:

• Отличительные особенности преобразователя – малые габаритные размеры и удобство в эксплуатации.

Технические характеристики:

Показатель	П120/-01/-02/-03/-04/-05/-06/-07/- 08/-09/-10
Коэффициент передачи	0,9
Неравномерность АЧХ, не более, дБ	0,8
Диапазон рабочих температур, °С	-50 … +50
Постоянная составляющая выходного напряжения, В	-1 … +1
Потребляемая мощность, не более, °мВт	0,1
Напряжение питания постоянного тока, В	12,6 ± 1,2
Выходное сопротивление, не более, кОм	0,1
Масса, г	40
