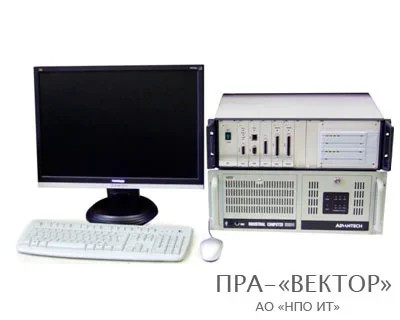

Приемно-регистрирующая аппаратура (ПРА) «Вектор»

Назначение:
Прием, регистрация, первичная обработка и информационный контроль 2х (4х) потоков ТМИ в структуре кадров БА СКУТ («Сириус), Пирит, РТС-9 КИМ-Ц, РТС-9 ВИМ, РТСЦ-М2, Орбита-IV МО, а также для документирования и выдачи принятой ТМИ внешним потребителям.

В состав ПРА «Вектор» входят:

• Устройство УПД-М (1/2 шт в зависимости от варианта исполнения);
• ПЭВМ в индустриальном исполнении – 1 шт;
• Коммутатор ЛВС – 1 шт;
• Принтер лазерный цветной – 1 шт.

Конструктивное исполнение устройств позволяет устанавливать их в стойку 19ˮ (поставляется по требованию заказчика).
В составе ЗИП может поставляться имитатор радиосигналов ИРС, выполняющий имитацию радиосигналов принимаемых структур.

Особенности:

• Одновременный прием 2-х (4-х) потоков телеметрических измерений (ТМИ) с возможностью автовыбора лучшего качества;
• Время непрерывной регистрации – не менее 3-х часов в зависимости от вида принимаемой информации;
• Управление режимами работы и контроль функционирования аппаратуры средствами ПЭВМ;
• Возможность работы под управлением операционных систем Windows 7 и MCBC 3.0;
• Выдача принимаемой информации внешним потребителям в реальном масштабе времени по локальной сети Ethernet;
• Автоматизированная проверка функционирования с помощью имитатора радиосигналов.

Технические характеристики:

Напряжение электропитания, В	220
Количество каналов приема ТМИ	2/4 (в зависимости от варианта исполнения)
Частотные диапазоны приемника	М1, М2, М3, Д1, Д2, Д4
Структуры принимаемого телеметрического кадра	СКУТ, Пирит, РТС-9 КИМ-Ц, РТС-9 ВИМ, РТСЦ-М2, Орбита-IV МО, БИТС-2
Чувствительность приёмника, не более, мкВ	10
Масса УПД-М, не более, кг	8
