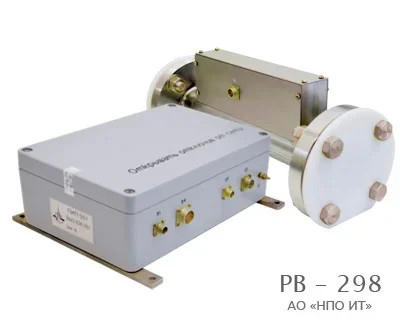

Расходомер вихревой РВ 298
Назначение:
Преобразование в пропорциональный электрический сигнал объёмного расхода агрессивных, криогенных и маловязких жидких и газообразных рабочих сред, протекающих в напорных трубопроводах.Область применения:
Расходомер применяется в ракетно-космической технике при стендовой отработке двигателей многоразового использования. Расходомер состоит из преобразователя расхода вихревого (ПРВ) и преобразователя измерительного промежуточного (ПИП).
Технические характеристики:
|
Условный диаметр, мм |
50 |
|
Диапазон рабочих расходов, м3/ч |
3 … 60 |
|
Пределы погрешности измерения расхода рабочей жидкости, % |
±0,25 |
|
Температура рабочей среды, °С |
-196 … +150 |
|
Температура окружающей среды, °С |
-50 … +40 |
|
Давление рабочей среды, не более, МПа |
2,5 |
|
Необратимая потеря давления на верхнем пределе измерений, МПа |
0,15 |
|
Напряжение питания, В |
27 ± 2,7 |
|
Выходные сигналы: |
|
|
Постоянное напряжение, линейно изменяющееся при изменении расхода 0 ÷ 60 м3/ч, В |
0,25(±0,001) … 5(±0,005) |
|
Постоянный ток, линейно изменяющийся при изменении расхода 0 ÷ 60 м3/ч, мА |
4,8(±0,02) … 20(±0,02) |
|
Частота, Гц |
6,3(±0,1) … 125(±0,1) |
|
Цифровой сигнал по интерфейсу RS-485, B |
-0,25(±0,001) … 5(±0,005) |
|
Масса, кг |
11 |
|
Срок службы, лет |
18 |
|
Назначенный ресурс, ч |
1,2·105 |
