Система виброконтроля СВКА 1
Непрерывный контроль параметров роторных машин путем измерения статических и динамических перемещений их деталей, а также скорости вращения вала. Имеет несколько модификаций, образующих унифицированный ряд.
Исполнение:

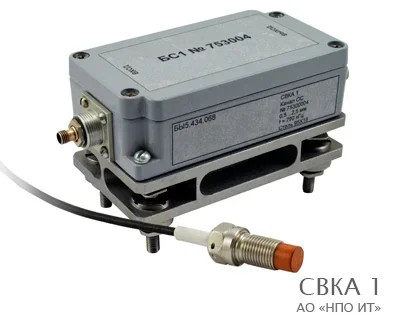

Система состоит из датчика вихретокового ДОП 1 и устройства
согласующего БС 1 определенной модификации.
Особенности:
-
Принцип действия аппаратуры основан на вихретоковом методе измерения;
-
Чувствительный элемент датчика представляет собой катушку индуктивности, помещенную в диэлектрический корпус;
-
При расположении чувствительного элемента около проводящей детали происходит взаимодействие переменного электромагнитного поля катушки и материала детали, приводящее к изменению индуктивности катушки;
-
Аппаратура выполнена одноканальной;
-
Модификация СВКА 1 (канал ОС) предназначена для измерения осевого сдвига вала агрегата;
-
Модификация СВКА 1-01 (канал ОВ) предназначена для измерения виброперемещения вала;
-
Модификация СВКА 1-02 (канал ТХ) предназначена для измерения скорости вращения и фазовой привязки показаний других каналов;
-
Устройство согласующее устанавливается на амортизированную платформу для крепления на раме объекта контроля при наличии интенсивной вибрации;
-
Датчик соединяется с устройством согласующим с помощью коаксиального соединения, защищенного от механического воздействия специальной втулкой;
-
Для подключения аппаратуры к внешним регистраторам используется вилка РСГ4ТВ устройства согласующего.
Технические характеристики:
|
Параметр |
СВКА 1 |
СВКА 1-01 |
СВКА 1-02 |
|
Диапазон измерения по зазору, мм |
0,5 … 2,5 |
0,5 … 1,5 |
0,5 … 3,5 |
|
Выходной сигнал, до, В |
6,3 |
||
|
Диапазон рабочих частот, Гц |
10 … 10000 |
||
|
Максимально допустимая основная |
1,5 |
3,0 |
1,5 |
|
Диапазон рабочих температур, °С |
-50 … +50 |
||
|
Напряжение питания постоянного тока, В |
24 … 32 |
||
|
Ток потребления, не более, мА |
30 |
||
|
Масса датчика, кг |
0,2 |
||
