Система измерения температуры ИСТОК

Производитель:

Научно-производственное объединение измерительной техники

Подробнее о предприятии

Подробная информация:

Назначение:

Измерение температуры потоков жидкостей и преобразования значения температуры в двоичный код.
Исполнение:

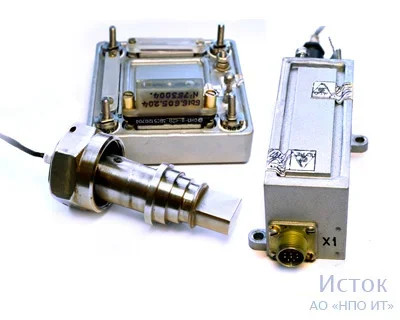

Состоит из термометра ТР 269 и преобразователя.

Принцип работы:

Выходной сигнал с термометра в виде напряжения разностной частоты и сигнала «ЗНАК» поступает на вход преобразователя. Преобразователь осуществляет нормирование коэффициента чувствительности и преобразование сигнала термометра в цифровой код. Преобразователь также обеспечивает питание всех элементов (включая термометр) стабилизированным гальванически развязанным напряжением величиной 6 В. Выходной сигнал системы представляет собой четырнадцатиразрядный код, содержащий информацию о температуре, плюс один знаковый разряд (15-тый) и разряд синхроимпульса (16-тый), по которому происходит изменение показаний системы.

Технические характеристики:

Диапазон измеряемых температур, °С	-60 ÷ +60
Погрешность измерения в диапазоне 10 ÷ 30, °С	±0,05
Погрешность измерения в диапазоне -20 ÷ +40, °С	±0,2
Разрешающая способность электронной части, ед.	0,001
Напряжение питания, В	27
Ток потребления, не более, мА	30
Время готовности к работе после подачи напряжения питания, не более, мин	2
Показатель термической инерции при скорости потока рабочей жидкости до 0,8 м/с, не более, с	5
Периодичность смены кода на выходе системы, с	1 ± 0,25
Параметры нагрузки: сопротивление, не менее, кОм ёмкость, не более, пФ	10 5000
Ресурс работы, час	53000
Масса, не более, кг	0,5
Габаритные размеры, мм: - вворачиваемой части термометра - электронного блока (с разъемом термометра) - преобразователь	Ø 19 × 64 20 × 34 × 28 80 × 80 × 20
Длина кабеля, не более, м: от термометра до преобразователя от преобразователя до регистрирующей аппаратуры	5 15
Тип разъемов (соединителей)	Розетка ОНП– ЖИ-8-42/46 × 8
