Система измерения температуры СКИТ

Производитель:

Научно-производственное объединение измерительной техники

Подробная информация:

Назначение:

Измерение температуры потока жидкости путём преобразования величины отклонения температуры жидкости от температуры регулирования (точки настройки) в частотно-модулированный сигнал.

Исполнение:

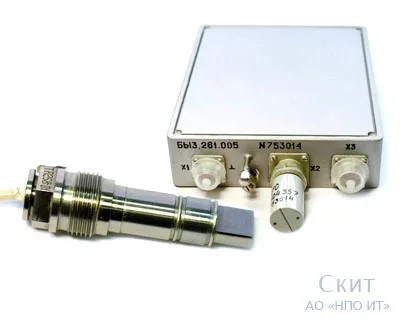

Система имеет четыре модификации, отличающиеся температурой точки настройки. Состоит из кварцевого термометра ТР 258 и преобразователя ГРИФ, конструктивно выполненных в отдельных корпусах. В корпусе термометра размещены два кварцевых резонатора: термочувствительный (чувствительный элемент) и опорный с резонансной частотой 5000 кГц (у термочувствительного – при температуре 0˚С). Кабель заканчивается розеткой МР1-10 с кожухом. В корпусе преобразователя размещены два генератора, разностная схема обработки сигналов кварцевых резонаторов, схема определения знака и источник гальванически развязанного питания.

Особенности:

Выходной сигнал системы – аналоговый, импульсное напряжение с частотой следования импульсов, линейно зависящий от отклонения температуры от точки настройки системы;
В точке настройки частота сигнала равна нулю;
Система также формирует сигнал «ЗНАК», сообщающий о характере
отклонения температуры (плюс или минус) от точки настройки;
По требованию заказчика система может настраиваться на любую температуру «точки настройки» из диапазона регулирования.

Технические характеристики:

Температурный диапазон работы термометра/преобразователя, °С	5 ÷ 40 / -10 ÷ +40
Температура точки настройки, °С	20 ± 0,05; 14 ± 0,1; 10 ± 0,2; 22 ± 0,2
Скорость ухода точки настройки, не более, °С/сут	± 0,015
Суммарный уход точки настройки за весь период эксплуатации, не более, °С	± 0,2
Температурный коэффициент частоты, Гц/°С: ВЫХОД 1 ВЫХОД 2 ВЫХОД 3	45 ± 5 22,5 ± 2,5 11,25 ± 1,25
Напряжение питания, В	27 ± 5
Ток потребления, не более, мА	80
Время готовности к работе после подачи напряжения питания, не более, мин	2
Показатель термической инерции, не более, с	21
Амплитуда выходного частотного сигнала, В	8 ÷ 12
Амплитуда сигнала «ЗНАК», В: «ЗНАК +» «ЗНАК -»	8 ÷ 12 0 ÷ 2
Сопротивление изоляции в нормальных условиях, не менее, Мом	20
Ресурс работы, час	25000
Масса, кг	0,550
Габаритные размеры, мм: термометр ТР 258 преобразователь ГРИФ	Ø 18 × 70 100 × 120 × 30
Разъем (соединитель): для соединения с термометром питание и выходной сигнал	Вилка МР 1-10 Вилка МР 1-19
