Система контроля вакуума СКВ

Назначение:

Контроль процессов дегазации и установления вакуума на поверхности космических аппаратов и его конструктивных элементов. Система обеспечивает совместную работу с регистрирующей аппаратурой.
Описание принципа работы:
Принцип действия системы основан на измерении тока разряда датчика вакуума, величина которого зависит от степени разреженности окружающей среды. Электрический разряд датчика происходит в скрещенных электрическом и магнитном полях. Воздействие этих полей увеличивает длину пути заряженных частиц (электронов) в датчике вакуума, заставляя их двигаться по спиральным траекториям. Увеличение количества движущихся частиц, определяемого давлением, увеличивает вероятность столкновения с нейтральными молекулами и, как следствие, способствует развитию электрического разряда. Ток разряда является функцией величины давления окружающей среды.

Исполнение:

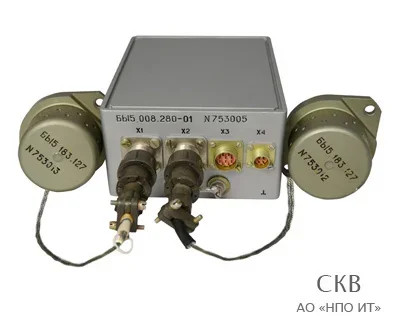

Система состоит из преобразователя и двух датчиков вакуума.

Технические характеристики:

Диапазон измерений вакуума, Торр	1·10-3 … 1·10-6
Диапазон выходных напряжений, В	0 – 6,0
Напряжение питания, В	24 … 33
Ток потребления, не более, А	0,5
Температура окружающей среды, ºС	-50/+50
Масса системы (преобразователь+датчики) не более, кг	1,2 + 0,25 + 0,25
Габариты преобразователя, мм	126 х 106 х 55
Габаритные размеры датчика, мм	70 х 46 х 44
Основная погрешность, %	± 10
