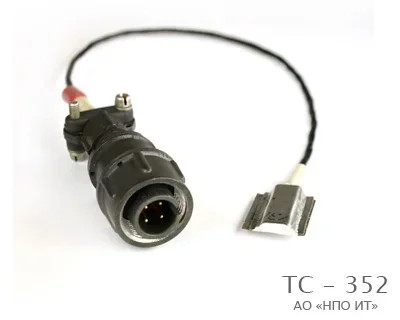

Термопреобразователь сопротивления ТС 352
Назначение:
Измерение температуры поверхности агрегатов ЖРД и объектов наземной космической инфраструктуры. Термопреобразователь сопротивления с платиновым чувствительным элементом.
Исполнение:
-
Чувствительный элемент термопреобразователя - платиновый термометр;
-
Чувствительный элемент приклеен к металлической подложке и защищен сверху металлическим защитным кожухом;
-
Выводы чувствительного элемента припаяны к соединительному кабелю, закрепленному на подложке;
-
К соединительному кабелю припаян разъём;
-
Для крепления на поверхность изделия используется точечная сварка или клей холодного отверждения;
-
Термометр имеет девять модификаций.
Технические характеристики:
|
Параметр |
ТС 352 |
- 01 |
- 02 |
|
Диапазон измерения, °С |
- 196 … + 200 |
||
|
Сопротивление при 0 °С, Ом |
100±0,24 |
500±1,2 |
1000±,5 |
|
Температурный коэффициент сопротивления, 1/град. |
0,00385 |
||
|
Класс допуска по ГОСТ 6651-2009 |
С |
||
|
Показатель термической инерции, с, не более |
1,1 |
||
|
Ресурс работы, час |
175 000 |
||
|
Соединитель (разъём): |
Вилка 2РМТ14КПН4Ш1В1В; |
||
|
Схема подсоединения |
Двухпроводная |
||
|
Габаритные размеры, мм |
21 х 20 х 4 |
||
|
Масса, г, не более |
50 |
||
