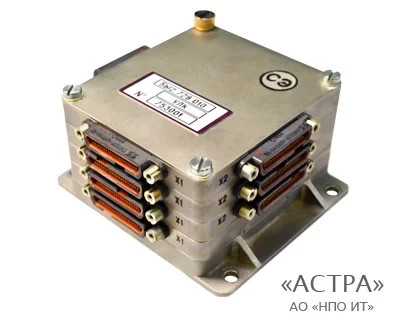

Универсальная малогабаритная радиотелеметрическая система (УМРТС) Астра
Назначение:
Решение широкого круга задач по телеметрированию параметров изделий ракетно-космической техники.
Особенности:
Аппаратура обладает большой гибкостью за счет возможности изменения программ измерения, а также благодаря модульному принципу построения на основе типизированных функциональных ячеек.
Исполнение:
Рамочная конструкция из набора типизированных ячеек, позволяющая обеспечить оптимальный состав аппаратуры в зависимости от решаемой задачи телеметрирования.
Состав системы:
-
Блок сбора управления и формирования телеметрического кадра – БСУ ФТК;
-
Удаленные локальные коммутаторы – УЛК (кол-во определяется потребителем);
-
Радиопередающее устройство (серийно изготавливаемый передатчик БЫ2.000.028, либо вновь разработанный БЫ2.000.053)
Технические характеристики:
|
Формируемые телеметрические кадры |
|
|
Однопоточный |
СКУТ - 40 |
|
Двупоточный |
СКУТ - 40 |
|
Орбита с информативностями |
М1, М2, М4, М8, М16 |
|
Типы телеметрических параметров |
|
|
Аналоговые медленноменяющиеся в шкале, В |
0 … 6,2 |
|
Сигнальные, с частотой опроса, до Гц |
400 |
|
Температурные, получаемые от термометров сопротивления, |
0 … 140, 0 … 240 |
|
Сигналы от пьезоэлектрических датчиков вибрации с частотой |
8 |
