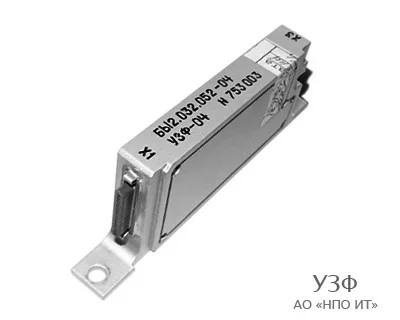

Усилитель заряда УЗФ
Назначение:
Усилитель заряда УЗФ обеспечивает совместно с блоками питания и проверки БПП-022, БПП-058 усиление, нормирование и фильтрацию сигнала в виде заряда, получаемого с пьезоэлектрических датчиков вибрации типа АВС, АНС и датчиков пульсаций давления типа ЛХ, ВТ, ДХС при измерении динамических процессов. Работает с телеметрическими системами типа «СКУТ».
Особенности:
-
Высокая надежность;
-
Стойкость к воздействию вибрации, ударов, линейных ускорений, акустических шумов;
-
Изготавливается по «Положению РК-98»;
-
Вид приемки – ОТК, ПЗ.
Технические характеристики:
|
Частотный диапазон (8 модификаций), Гц |
20 ... 16000 |
|
Коэффициент преобразования(задается кроссировкой), мВ/пКл |
32- 16- 8- 4- 2- 1- 0,5- 0,25 |
|
Напряжение питания, В |
± 12,6 |
|
Ток потребления , мА |
±(4,5 ± 1,5) |
|
Выходной аналоговый сигнал, В |
0 ÷ 6 |
|
Основная погрешность, % |
5 |
|
Диапазон рабочих температур, °С |
-50 ... +55 |
|
Масса, г |
85 |
|
Ресурс работы в нормальных условиях, ч |
1000 |
